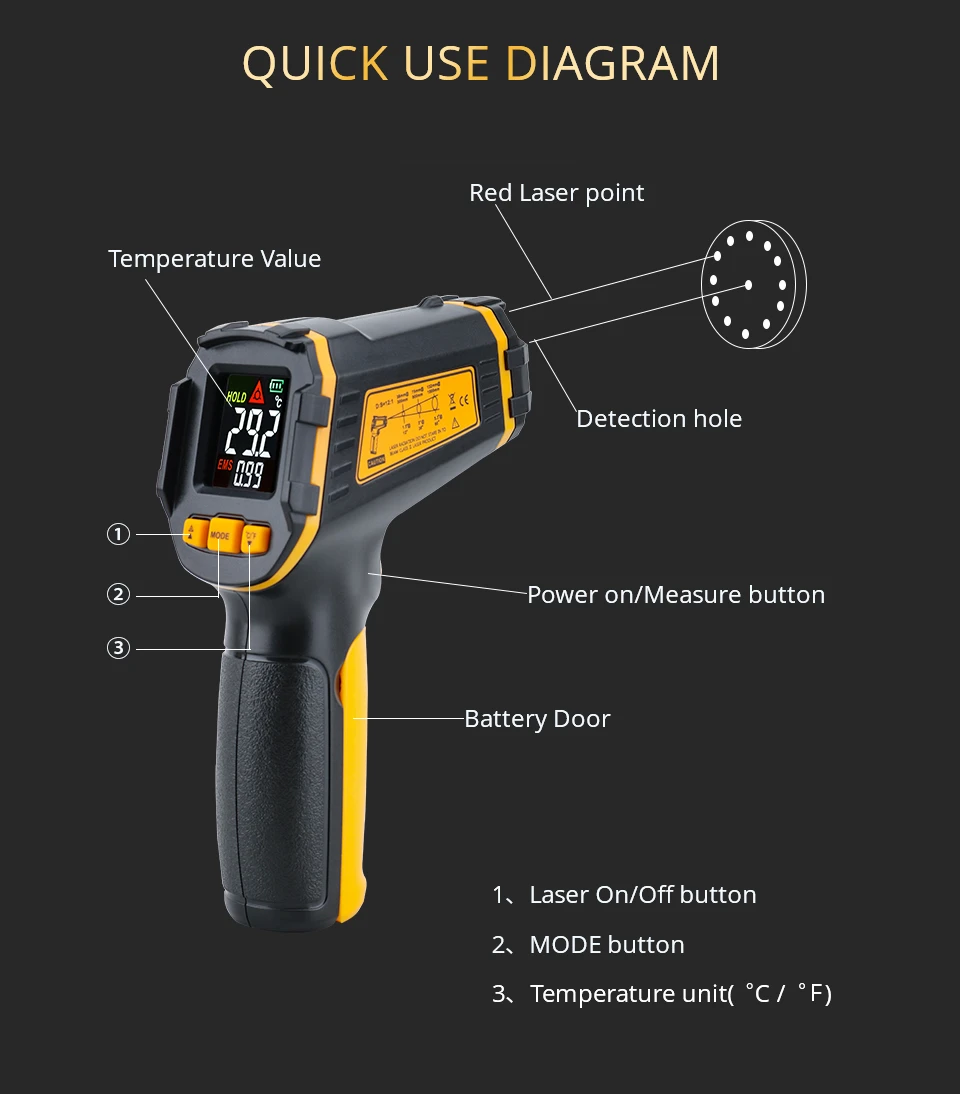

ماہرین انفراریڈ تھرمامیٹر کو ڈیبگ کرنے میں اپنا تجربہ بتاتے ہیں۔
1. پیدا ہونے والے مسائل:
1. کیلیبریشن تکلیف دہ ہے اور ڈاؤن لوڈ کرنا مشکل ہے۔ اندرونی اجزاء کے درمیان بہت زیادہ مداخلت ہے.
2. درجہ حرارت ڈسپلے قدر غیر مستحکم ہے اور اوپر اور نیچے کودتا ہے.
3. درجہ حرارت 900 ڈگری تک پہنچنے کے بعد 15 ڈگری کی چھلانگ لگتی ہے۔
2. مسئلہ کا تجزیہ:
1. ڈاؤن لوڈ پورٹ کا ڈیزائن درست نہیں ہے، صرف آن لائن ڈیبگنگ جیسی بندرگاہوں کی قیادت کی جاتی ہے، اور RXD اور TXD کی قیادت نہیں کی جاتی ہے۔ پی سی بی کا ڈیزائن غیر معقول ہے، اور وائرنگ لے آؤٹ خراب ہے۔
2. اندرونی بجلی کی فراہمی کا مسئلہ، بجلی کی فراہمی کی لہر بہت بڑی ہے، خاص طور پر MCU حوالہ وولٹیج کی لہر کا اثر بہت اہم ہے، جتنا چھوٹا ہو گا اتنا ہی بہتر ہے۔
3. When the temperature rises, use an oscilloscope to measure the ADC input waveform as a sine wave before the temperature value jumps. After the jump, the waveform is smooth. When the temperature drops, the waveform is very smooth before the laser is turned on, and the laser turns into a sine wave again. The analysis shows that the amplifier circuit has Self-excited oscillation, the beating after 900 degrees is caused by the oscillation to stop the vibration, when the oscillation cannot be maintained at a certain temperature, the vibration will stop, it will be the average value, and there will also be a sudden change at this time, so there is a 15 degree beating; because The start-up condition is higher than the oscillation condition, so the temperature drops until the laser starts to oscillate. From the back to the front, the oscillation of the result measured with an oscilloscope comes from the first-stage amplifier circuit. To realize sine wave self-excited oscillation, there is a frequency f0 in the low frequency or high frequency band, so that the additional phase shift generated by the circuit is ±∏, and when f=f0 |AF|>1، خود پرجوش دولن واقع ہو جائے گا. سرکٹ میں مزاحمت اور اہلیت سے متعین ہونے کے علاوہ، دولن کی فریکوئنسی غیر یقینی عوامل پر بھی منحصر ہوتی ہے جیسے ٹرانجسٹر کی انٹرالیکٹروڈ کیپیسیٹینس اور سرکٹ کی تقسیم شدہ گنجائش۔ (سائن ویو oscillating سرکٹ کو 0 ڈگری یا 360 ڈگری انٹیگرل ملٹیپل فلپنگ کو پورا کرنا چاہیے، یعنی ∮=2n∏، اور |AF|=1، لیکن شروع ہونے کی شرط یہ ہے|اے ایف|ایکسپریس 1)۔
3. مسئلہ حل کریں:
1. سرکٹ کو دوبارہ ڈیزائن کریں اور سیریل پورٹ ڈاؤن لوڈ اور کیلیبریشن ڈیٹا ریئل ٹائم برننگ کے افعال کو سمجھنے کے لیے دیگر بندرگاہوں کی رہنمائی کریں، جو آپریشن کو آسان، کیلیبریٹ کرنے میں آسان اور ڈیٹا کو زیادہ درست بناتا ہے۔ دوبارہ ترتیب اور وائرنگ، تاکہ نیچے کی پرت میں تانبے کا ایک بڑا حصہ ہو (زمین سے جڑا ہوا)، تاکہ آلات کے درمیان مداخلت کو کم کیا جا سکے۔
2. ان پٹ پاور سپلائی کی لہر کو کم کرنے کے لیے ایک اعلی درستگی والی وولٹیج ریگولیٹر چپ کا انتخاب کریں، اور ان پٹ سے پہلے براہ راست ایک RC فلٹر سرکٹ یا فلٹر کیپیسیٹر شامل کریں۔ اس طرح ایم سی یو، آپریشنل ایمپلیفائر، وولٹیج سے کرنٹ اور دیگر چپس کا کام نسبتاً مستحکم ہوگا۔ مستحکم حوالہ وولٹیج MCU کے اندرونی ڈیٹا کو مستحکم بناتا ہے، اور آؤٹ پٹ ڈیٹا اسی مناسبت سے مستحکم اور درست ہے۔
3. اس مسئلے کو ایک طویل عرصے سے ڈیبگ کیا گیا ہے، اور نظریاتی علم کی بنیاد پر بہت سے طریقے استعمال کیے گئے ہیں، لیکن کچھ اثرات واضح نہیں ہیں۔ ① میگنیفیکیشن کو تبدیل کریں (فیڈ بیک ریزسٹنس ویلیو کو تبدیل کریں)، اگر میگنیفیکیشن بہت زیادہ ہے تو دوغلا پن واقع ہوگا۔ لیکن اس سرکٹ میں درجنوں K کی مزاحمتی قدر کو تبدیل کرنے کا کوئی جواب نہیں ہے، اور یہ اب بھی پہلے جیسا ہی ہے۔ ممکنہ وجہ یہ ہے کہ ڈٹیکٹر کی اندرونی مزاحمت بہت زیادہ ہے، اس لیے مزاحمت کو تبدیل کرنے کا بہت کم اثر ہوتا ہے۔ اصل ویوفارم کے مقابلے میں، دولن کی فریکوئنسی تیز تر ہو جاتی ہے، اور دولن کی حد وسیع ہو جاتی ہے، اور جب درجہ حرارت موثر قدر کی حد سے زیادہ بڑھ جاتا ہے تو دولن نہیں رکتی ہے۔ ③ ② کی بنیاد پر، پرائمری ایمپلیفیکیشن آؤٹ پٹ پوائنٹ ثانوی ایمپلیفیکیشن ان پٹ بھی ہے پوائنٹ پر آر سی فلٹر سرکٹ کا اضافہ، اثر بالکل واضح ہے۔ ایک مناسب قدر دینے کے بعد، ADC میں ویوفارم، یعنی سیکنڈری ایمپلیفیکیشن کا آؤٹ پٹ پوائنٹ، ہموار ہو جاتا ہے اور کوئی چھلانگ نہیں لگتی۔ یہ ایک بہت اچھا طریقہ ہے، لیکن پری ایمپلیفیکیشن میں اب بھی دوغلا پن ہے، جس کا ڈیٹا پر ایک خاص اثر پڑے گا، لہذا ہمیں سرکٹ کو دوغلے ہونے سے روکنے کے لیے دوسرے طریقوں پر غور کرنا چاہیے۔ ④، کیونکہ ڈٹیکٹر ایک PIN ڈایڈڈ سے بنا ہے، اور PIN ڈایڈڈ میں ایک خاص اہلیت ہے، اس لیے اسے فیڈ بیک ریزسٹر کے ساتھ ملا کر ایک RC آسکیلیٹر سرکٹ بنایا جائے گا۔ اگر PIN ڈایڈڈ کا capacitive حصہ کمزور ہو کر ایک مزاحمتی حصہ میں تبدیل ہو جائے تو خود پرجوش دوغلا پن نہیں ہو گا، اس لیے وہاں ایک سلسلہ کنکشن موجود ہے۔ مناسب مزاحمتی موج بھی بہت خوبصورت ہو جاتی ہے، لیکن 900 ڈگری پر اب بھی ایک چھلانگ باقی ہے، اس لیے دولن کی حد کو بڑھانا ہوگا، ② وہ مرحلہ ابھی بھی کرنا ہے۔
چوتھا، ڈیبگنگ کا تجربہ:
1. ڈیجیٹل آسیلوسکوپس کا استعمال، جیسے ڈیٹا ریڈنگ اور ایڈجسٹمنٹ، ہارڈویئر ڈیبگنگ میں ایک خاص سطح تک نہیں پہنچی ہے، اور استدلال کے مسائل کے ماخذ کا تجزیہ کرنے کی کافی صلاحیت نہیں ہے۔ Oscilloscopes ایک اہم ٹول ہیں۔ آسیلوسکوپ کے استعمال میں، ①، مناسب گیئر کا استعمال کریں، جیسے: بجلی کی سپلائی کی لہر کی پیمائش کرنے کے لیے AC گیئر کا استعمال کریں، اگر آپ DC گیئر استعمال کرتے ہیں، تو کوئی جواب نہیں ہوتا جب چھوٹے AC سگنل کو اوپر لگایا جاتا ہے۔ ڈی سی؛ ②، ٹیسٹ کے دوران گراؤنڈنگ ٹیسٹ پوائنٹ کے قریب ہونا یقینی بنائیں۔
2. واقعی RC فلٹر سرکٹس کے کچھ کام کرنے والے اصولوں کو سمجھیں۔ مختلف جگہوں پر استعمال ہونے پر RC سرکٹس کے مختلف مقاصد ہوتے ہیں۔ جہاں تک اس سرکٹ کا تعلق ہے، پروب ہیڈ کا RC دولن پیدا کرتا ہے، اور ہم بعد میں یہ دولن نہیں چاہتے۔ لہر، ہم ان لہروں کو فلٹر کرنے کے لیے RC سرکٹ کا استعمال کر سکتے ہیں، اس کی فریکوئنسی f=1/2∏RC، یہ فریکوئنسی سلیکشن سرکٹ میں پاس بینڈ ہے، اور فلٹر سرکٹ میں، یہ بے ترتیبی کو فلٹر کرنے کے لیے ہے یہ فریکوئنسی بینڈ.
3. ڈایڈس کی اہلیت کا مسئلہ۔ زیادہ تر لوگ ڈایڈس کی صلاحیت کو نظر انداز کر دیں گے جب وہ ڈایڈس استعمال کرتے ہیں۔ خاص طور پر، پی این جنکشن کے وسط میں سینڈویچ والے اندرونی سیمی کنڈکٹر کے حصے کی وجہ سے PIN ڈائیوڈز میں مضبوط گنجائش ہوتی ہے، جو متوازی کنکشن کے برابر ہو سکتا ہے۔ ایک بڑا کپیسیٹر شامل کیا جاتا ہے، اور یہ کیپیسیٹر اور فیڈ بیک ریزسٹر ایک RC دوغلی سرکٹ بناتے ہیں، اور ایک تیسرا مسئلہ ہے- تقریباً 900 ڈگری پر 15 ڈگری کی چھلانگ ہے، اور جمپ کے بعد درجہ حرارت کا ڈسپلے مستحکم نہیں ہوتا ہے۔
