کلیمپ ایممیٹر پیمائش کا آلہ کیسے ہے؟
ایک کلیمپ ٹائپ ایممیٹر ایک کرنٹ ٹرانسفارمر اور ایک ایمیٹر پر مشتمل ہوتا ہے۔ یہ ایک ایسا آلہ ہے جو آپریٹنگ برقی سرکٹ کی موجودہ سطح کی پیمائش کے لیے استعمال ہوتا ہے، اور بغیر کسی رکاوٹ کے AC کرنٹ کی پیمائش کر سکتا ہے۔
کلیمپ ٹائپ ایمیٹرز بنیادی طور پر چلنے والے برقی سرکٹس میں کرنٹ کی شدت کی پیمائش کے لیے استعمال ہوتے ہیں (کچھ کلیمپ ٹائپ ایمیٹرز وولٹیج کی پیمائش بھی کر سکتے ہیں)۔ ذیل میں، ہم کلیمپ ٹائپ ایمیٹرز کے استعمال کے طریقہ کار کو سمجھنے کے لیے بطور مثال کلیمپ ٹائپ ایمیٹرز لیں گے۔

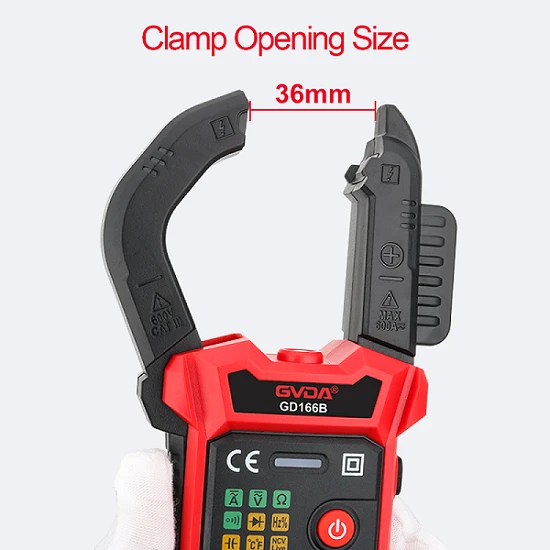

کلیمپ ٹائپ ایممیٹر سے کرنٹ کی پیمائش کرتے وقت، چلتے ہوئے تار کو کلیمپ ٹائپ ایممیٹر کی آئرن کور ونڈو میں جانچنے کے لیے کلیمپ کریں، اور پھر میٹر ہیڈ پر پوائنٹر کی ریڈنگ پڑھیں۔ پہلی بار پیمائش کرتے وقت، پہلے زیادہ سے زیادہ موجودہ سطح کا تخمینہ لگائیں، اور پھر رسمی پیمائش کی ریڈنگ کے لیے مناسب رینج میں شفٹ ہوں۔ ہر رینج کی تبدیلی کے دوران، جبڑے کو کھولنا چاہیے اور رینج سوئچ کو تبدیل کرنا چاہیے۔ کلیمپ ٹائپ ایممیٹر کے جبڑوں کو صاف اور خشک رکھا جانا چاہیے۔
اگر ایک چھوٹا کرنٹ کم از کم کرنٹ گیئر کا استعمال کرتے ہوئے ماپا جاتا ہے اور پوائنٹر کا انحراف رینج کے 1/2 سے کم ہوتا ہے، جس سے اسے پڑھنا مشکل ہو جاتا ہے، تو جس تار کی پیمائش کی جائے گی اسے کلیمپ میں چند موڑ لگ سکتے ہیں، اور ریڈنگ ناپا جانے والی موجودہ قیمت حاصل کرنے کے لیے زخم ہونے والے تار کے موڑ کی تعداد سے تقسیم کیا جائے۔
جب تار کو کلیمپ میں بند کیا جاتا ہے، اگر کلیمپ ایممیٹر پر کمپن یا اثر کی آواز پائی جاتی ہے، تو کلیمپ ایممیٹر کے ہینڈل کو چند بار موڑ دینا چاہیے یا کلیمپ کو ایک بار دوبارہ کھولنا اور بند کرنا چاہیے جب تک کہ پڑھنے سے پہلے کوئی شور نہ ہو۔ موجودہ قیمت.
نوٹ کریں کہ ٹیسٹ کیے جانے والے سرکٹ کا وولٹیج کلیمپ ایممیٹر کے ریٹیڈ وولٹیج سے زیادہ نہیں ہونا چاہیے، اور آپریشن کے دوران محتاط رہیں۔
کلیمپ ammeter کے اصول
ٹرانسفارمر کے آئرن کور کو ایک حرکت پذیر اوپننگ میں بنایا جاتا ہے اور اسے کلیمپ کی شکل میں بنایا جاتا ہے۔ حرکت پذیر حصہ ہینڈل 6 سے جڑا ہوا ہے۔ جب ہینڈل کو مضبوطی سے پکڑ لیا جائے تو موجودہ ٹرانسفارمر کا لوہے کا کور کھل جاتا ہے، اور ٹیسٹ شدہ تار 4 کو کلیمپ میں رکھا جا سکتا ہے۔ کرنٹ لے جانے والی تار موجودہ ٹرانسفارمر کی بنیادی وائنڈنگ بن جاتی ہے، اور کلیمپ بند ہو جاتا ہے۔ متبادل مقناطیسی بہاؤ موجودہ ٹرانسفارمر کے آئرن کور سے گزرتا ہے، اور ٹرانسفارمر کے سیکنڈری وائنڈنگ 5 میں حوصلہ افزائی کرنٹ پیدا ہوتا ہے۔ ایممیٹر ثانوی وائنڈنگ کے دونوں سروں سے جڑا ہوا ہے، اس کے پوائنٹر سے ظاہر کردہ کرنٹ کلیمپڈ کرنٹ لے جانے والے تار کے ورکنگ کرنٹ کے براہ راست متناسب ہے، اور ناپے ہوئے کرنٹ ویلیو کو ڈائل سے براہ راست پڑھا جا سکتا ہے۔ کلیمپ کرنٹ میٹر بنیادی طور پر کرنٹ ٹرانسفارمر، کلیمپ رنچ، اور ایک رییکٹیفائر میگنیٹو الیکٹرک ری ایکشن فورس کے آلے پر مشتمل ہوتا ہے۔
