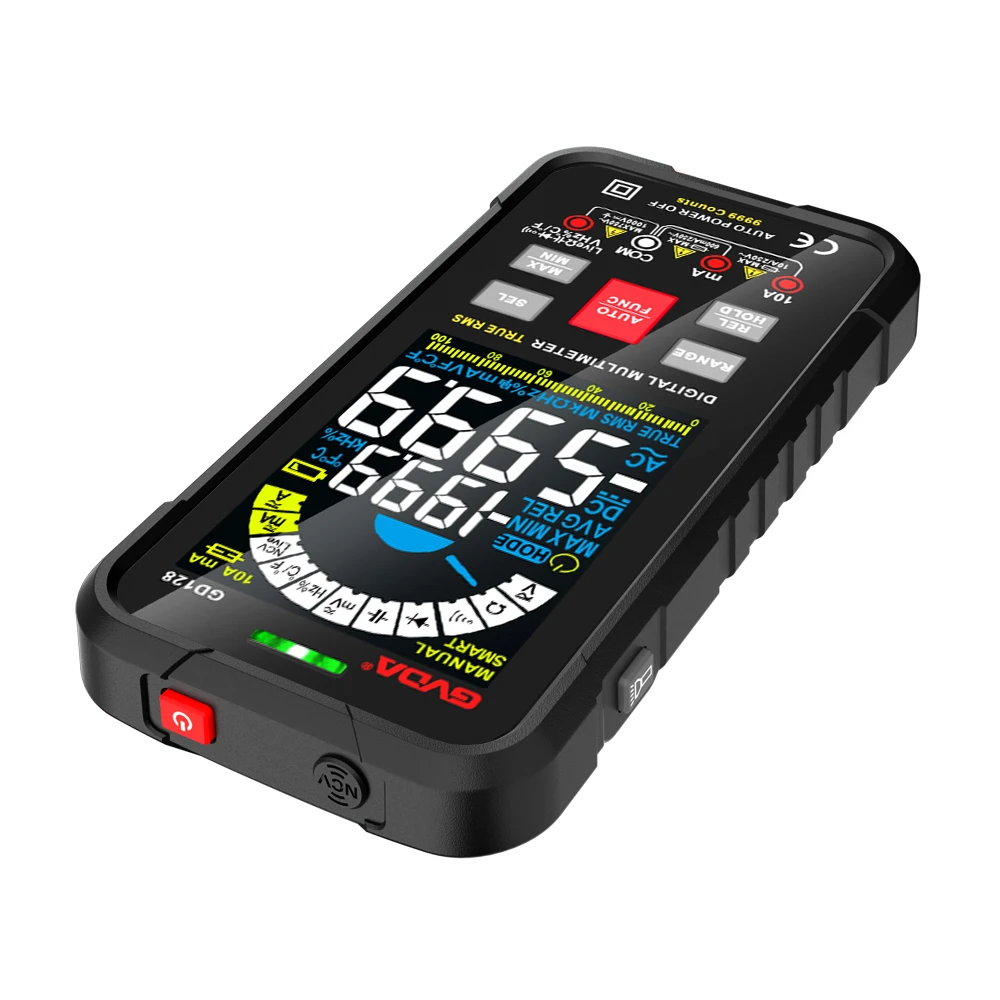

ملٹی میٹر کا استعمال کرتے ہوئے PNP اور NPN سینسر کے درمیان فرق کیسے کریں۔
PNP قسم کے سینسرز اور NPN قسم کے سینسر ٹرائیوڈ کی سنترپتی اور کٹ آف کی دو حالتوں کو استعمال کرتے ہوئے کام کرتے ہیں، لہذا وہ دونوں سوئچنگ سینسر ہیں۔ عام طور پر استعمال ہونے والے PNP قسم کے قربت کے سوئچ اور NPN قسم کے قربت کے سوئچ ہیں۔ PNP قسم کے سینسر اعلیٰ سطح کے آؤٹ پٹ سینسر ہیں، جبکہ NPN قسم کے سینسر کم سطح کے آؤٹ پٹ سینسر ہیں۔ لہذا، آپ کو دو سینسروں کی اصل وائرنگ پر توجہ دینے کی ضرورت ہے۔ اس قسم کے سوئچنگ سینسر میں عام طور پر تین لیڈ آؤٹ لائنیں ہوتی ہیں، یعنی پاور سپلائی VCC، 0V لائن، اور آؤٹ پٹ سگنل لائن۔
ملٹی میٹر کے ساتھ ان دو قسم کے سینسر کے درمیان فرق کرنا دراصل بہت آسان ہے۔ سگنل آؤٹ پٹ لائن پاور سپلائی VCC سے منسلک ہے اور PNP سینسر کام کر رہا ہے۔ سگنل آؤٹ پٹ لائن 0V لائن سے منسلک ہے اور NPN سینسر کام کر رہا ہے۔
مثال کے طور پر، اگر یہ 24VDC پاور سپلائی والا سوئچنگ سینسر ہے، تو PNP یا NPN سینسر کو 24VDC پاور بھیجیں، اور ملٹی میٹر کو DC وولٹیج رینج پر سیٹ کریں۔ آپ اس بات کا تعین کر سکتے ہیں کہ آیا یہ PNP سینسر ہے یا NPN سینسر، اور آپ یہ بھی تعین کر سکتے ہیں کہ آیا یہ عام طور پر کھلا ہوا یا عام طور پر بند سینسر ہے۔
انہیں پہلے ٹرگر سگنل نہ دیں۔ ایک ٹیسٹ لیڈ کو سگنل آؤٹ پٹ لائن سے اور دوسرے ٹیسٹ لیڈ کو بالترتیب VCC لائن اور {{0}}V لائن سے جوڑنے کے لیے ملٹی میٹر کا استعمال کریں۔ اگر آؤٹ پٹ سگنل لائن اور VCC پاور لائن کے درمیان 24VDC وولٹیج ہے، تو یہ اندازہ لگایا جا سکتا ہے کہ سوئچ سینسر ایک NPN عام طور پر بند سینسر ہے۔ اگر آؤٹ پٹ سگنل لائن اور 0V لائن کے درمیان 24VDC وولٹیج ہے، تو یہ PNP عام طور پر بند سینسر ہے۔
اسے ٹرگر سگنل دیں اور ملٹی میٹر کی طرح اس کی پیمائش کریں۔ ماپا آؤٹ پٹ سگنل لائن اور VCC کے درمیان 24VDC وولٹیج ہے۔ یہ سوئچ قسم کا سینسر ایک NPN عام طور پر کھلا سینسر ہے۔ پیمائش شدہ آؤٹ پٹ سگنل لائن اور 0V لائن کے درمیان ایک 24VDC وولٹیج ہے۔ یہ سینسر PNP عام طور پر کھلا سینسر ہے۔ یہ تعین کرنا کافی آسان ہے کہ وہ کس قسم کے سوئچ ٹائپ سینسر سے تعلق رکھتے ہیں۔ جب تک آپ کے پاس ملٹی میٹر ہے، آپ بہت سے شکوک کو حل کر سکتے ہیں۔
