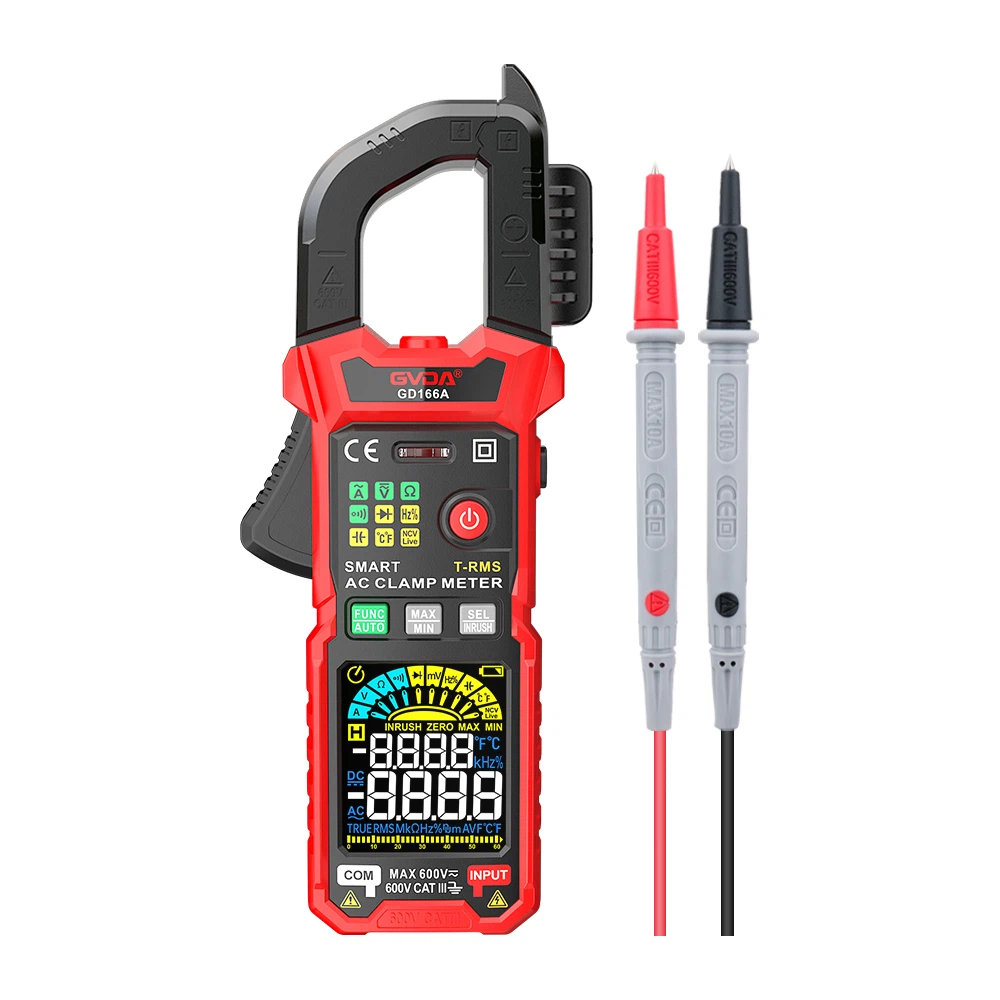

کم وولٹیج پاور گرڈز میں گراؤنڈنگ فالٹ پوائنٹس کی شناخت کے لیے کلیمپ ایممیٹر کا استعمال کیسے کریں۔
کم وولٹیج پاور گرڈز میں، جب ڈسٹری بیوشن سرکٹ یا برقی آلات میں گراؤنڈنگ فالٹ ہوتا ہے تو مخصوص گراؤنڈنگ فالٹ پوائنٹ کی نشاندہی کرنا مشکل ہوتا ہے۔ گراؤنڈنگ فالٹس کا تعین کرنے کے لیے کلیمپ ایممیٹر کا استعمال کرتے ہوئے لیکیج کرنٹ کی پیمائش کرنے کے طریقہ کار میں وائرنگ یا بجلی کی بندش کی ضرورت نہیں ہوتی ہے، اور یہ کام کرنا آسان ہے، جس سے فالٹ پوائنٹ کی فوری اور درست شناخت کی جاسکتی ہے۔
کلیمپ ایممیٹر کا استعمال کرتے ہوئے کم وولٹیج پاور گرڈ میں گراؤنڈنگ فالٹ پوائنٹ کا پتہ لگانے کا سرکٹ مندرجہ ذیل تصویر میں دکھایا گیا ہے۔
کم وولٹیج ڈسٹری بیوشن نیٹ ورک میں، اگر کوئی گراؤنڈ فالٹ ہوتا ہے، تو ڈسٹری بیوشن روم میں پاور مین سوئچ QS پر پاور سپلائی کو مرحلہ وار ٹیسٹ کیا جا سکتا ہے (دوسرے دو فیز فیوز کو عارضی طور پر ہٹانا استعمال کیا جا سکتا ہے)، اور پھر ایک کلیمپ ٹائپ ایممیٹر (ترجیحی طور پر ملی ایمپیئر ریٹنگ کے ساتھ کلیمپ ٹائپ ایممیٹر، یا کلیمپ آئرن کور پر ٹیسٹ شدہ تار کے کچھ اور موڑ) ڈسٹری بیوشن ٹرانسفارمر کے نیوٹرل گراؤنڈنگ تار کو جوڑنے کے لیے استعمال کیا جا سکتا ہے (جیسا کہ PA1 کلیمپ ٹائپ ایممیٹر میں دکھایا گیا ہے۔ تصویر میں)، ہر فیز سرکٹ کے رساو کرنٹ کو الگ سے ماپیں۔ ایک اعلی رساو کرنٹ والے فیز سرکٹ کو گراؤنڈ فالٹ پوائنٹ والے سرکٹ کے طور پر درجہ بندی کیا جا سکتا ہے۔
گراؤنڈ فالٹ کے ساتھ فیز سرکٹ کا تعین کرنے کے بعد، پہلے سرکٹ کی مین لائن کا پتہ لگائیں۔ چیک کریں کہ آیا کوئی اوور ہیڈ تاریں ٹوٹی ہوئی ہیں یا تاروں، ٹیلی فون لائنوں، براڈکاسٹنگ لائنوں وغیرہ سے جڑی ہوئی ہیں، یا اگر ناقص فیز سرکٹ براہ راست نیوٹرل لائن سے ٹکراتا ہے، جس کے نتیجے میں سنگل فیز گراؤنڈنگ شارٹ سرکٹ کی خرابی ہوتی ہے۔ اس قسم کے گراؤنڈنگ فالٹ پوائنٹ کو تلاش کرنا واضح طور پر آسان ہے۔ اگر فالٹ مین لائن پر نہیں ہے تو، ہر فیز کی برانچ لائنوں کو چیک کرنے کے لیے ایک کلیمپ ٹائپ ایممیٹر استعمال کیا جا سکتا ہے (جیسا کہ تصویر میں PA2 کلیمپ ٹائپ ایممیٹر میں دکھایا گیا ہے)۔ جب ایک برانچ لائن میں کرنٹ ہوتا ہے اور دوسری برانچ سرکٹس میں کرنٹ نہیں ہوتا ہے، تو اس کا تعین کیا جا سکتا ہے کہ کرنٹ کے ساتھ برانچ سرکٹ میں زمینی رساو کی خرابی ہے۔
اس کے بعد، برانچ لائن کو "بائیسیکشن میتھڈ" کا استعمال کرتے ہوئے ٹیسٹ کیا جاتا ہے، جس میں سرکٹ کے تقریباً نصف حصے سے ایک آسان ٹیسٹنگ پوائنٹ تلاش کرنا اور فیز وائر کو کلمپ کرنے کے لیے کلیمپ کی شکل والے ایممیٹر کا استعمال کرنا شامل ہے۔ اگر ٹیسٹنگ پوائنٹ پر کرنٹ ہے، تو یہ اشارہ کرتا ہے کہ فالٹ پوائنٹ ٹیسٹنگ پوائنٹ کے لوڈ سائیڈ پر ہے۔ اگر اس ٹیسٹ پوائنٹ پر کرنٹ کی پیمائش نہیں کی جاتی ہے یا کرنٹ بہت کمزور ہے، تو یہ اشارہ کرتا ہے کہ گراؤنڈنگ پوائنٹ ٹیسٹ پوائنٹ کے پاور سائیڈ پر ہے۔ اس بات کا تعین کرنے کے بعد کہ فالٹ پوائنٹ سرکٹ کے کس حصے میں ہے، سرکٹ کے اس حصے کے وسط سے پتہ لگانے اور فیصلہ کرنے کے لیے اوپر دیے گئے طریقہ پر عمل کریں، بتدریج زمینی غلطی کی گنجائش کو کم کریں۔ جب کرنٹ کی موجودگی اور غیر موجودگی کے درمیان باؤنڈری پوائنٹ مل جاتا ہے، تو یہ وہ گراؤنڈ فالٹ پوائنٹ ہے جسے تلاش کرنا ہے۔
