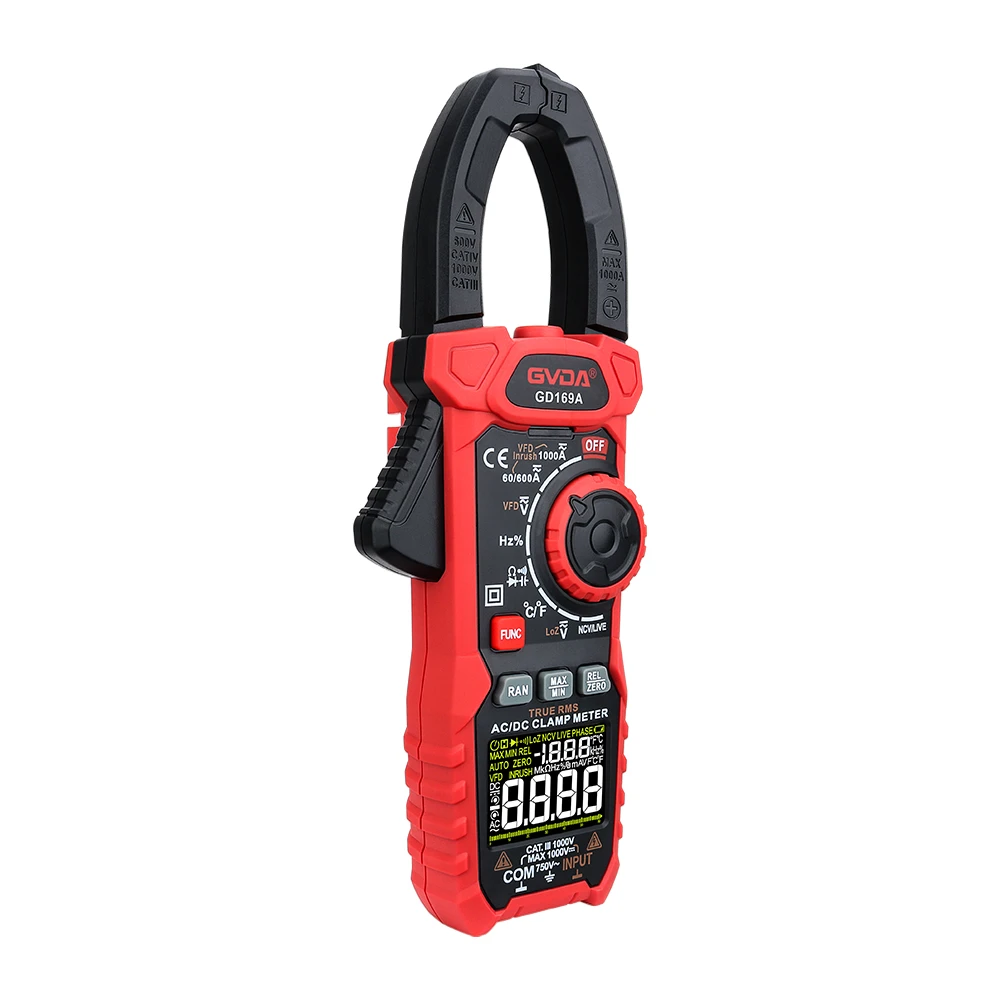

ایک آلہ جسے کلیمپ میٹر (کلیمپ میٹر) کہا جاتا ہے ایک ایمیٹر اور کرنٹ ٹرانسفارمر کو ملاتا ہے۔ یہ ڈیجیٹل ملٹی میٹر کا ایک اہم جزو ہے۔ یہ انہی اصولوں پر کام کرتا ہے جو کرنٹ کی پیمائش کرتے وقت کرنٹ ٹرانسفارمر کرتا ہے۔ ایک کلیمپ میٹر ایک ایمیٹر کو موجودہ ٹرانسفارمر کے ساتھ جوڑتا ہے۔ جب رینچ کو سخت کیا جاتا ہے، تو موجودہ ٹرانسفارمر کا لوہے کا بنیادی حصہ کھولا جا سکتا ہے، جس سے ناپے ہوئے کرنٹ کو لے جانے والی تار بغیر کٹے خلا سے گزر سکتی ہے۔ جب رینچ کو ڈھیلا کیا جاتا ہے، تو آئرن کور بند ہو جاتا ہے۔ لوہے کے کور سے گزرنے والا ماپا سرکٹ تار کرنٹ ٹرانسفارمر کا بنیادی کنڈلی بن جاتا ہے، اور کرنٹ کو گزر کر سیکنڈری کوائل میں شامل کیا جاتا ہے۔ تاکہ ثانوی کنڈلی سے منسلک ایممیٹر میں ایک اشارہ ہو ----- ٹیسٹ کے تحت لائن کے کرنٹ کی پیمائش کریں۔

سوئچ کے گیئر کو تبدیل کرکے، کلیمپ میٹر کی حدود کو ایڈجسٹ کیا جا سکتا ہے۔ تاہم، گیئرز تبدیل کرتے وقت پاور کا استعمال ممنوع ہے۔ کلیمپ میٹر کی درستگی عام طور پر 2.5 اور 5 کے درمیان ہوتی ہے، جو بہت زیادہ نہیں ہے۔ میٹر میں وولٹیج کی پیمائش کے افعال کے لیے مختلف رینجز اور استعمال میں آسانی کے لیے کرنٹ کی مختلف سطحوں کے ساتھ سوئچ ہوتے ہیں۔

اصل میں AC کرنٹ کی پیمائش کرنا تھا، کلیمپ میٹر z اب ملٹی میٹر کی طرح کچھ کام کرتا ہے، بشمول AC اور DC وولٹیج، کرنٹ، capacitance، diode، transistor، resistance، درجہ حرارت، تعدد اور دیگر چیزوں کی پیمائش کرنا۔

کلیمپ میٹر ایک ایسا آلہ ہے جو بجلی کی فراہمی کے دوران بجلی کے سرکٹ کے ذریعے بہنے والے کرنٹ کی پیمائش کرتا ہے۔ یہ برقی آلات کا ایک ٹکڑا ہے جو خاص طور پر AC بڑے کرنٹ کی پیمائش کے لیے بنایا گیا ہے۔

تائیوان میں، "ہک میٹر" کی اصطلاح "کلیمپ ایممیٹر" سے زیادہ عام ہے۔

کلیمپ ایممیٹر ایک آسان ٹیسٹ ڈیوائس ہے جو تار کو کلیمپ کرتا ہے اور سرکٹ میں خلل ڈالے بغیر کرنٹ کی پیمائش کرتا ہے (جسے غیر تباہ کن پیمائش بھی کہا جاتا ہے)۔

جبکہ کلیمپ ایمیٹرز صرف کرنٹ کی پیمائش کرنے کے لیے الیکٹریفائیڈ تار کی میان پر کلیمپ کرتے ہیں، اینالاگ پوائنٹر ملٹی میٹر اور ڈیجیٹل ملٹی میٹر بھی ایسا کرنے کے لیے سرکٹ کو روکتے ہیں۔ بڑے دھاروں کو اس سیدھے طریقے سے استعمال کرتے ہوئے محفوظ طریقے سے پتہ لگایا جا سکتا ہے یہاں تک کہ جب سرکٹ براہ راست منسلک نہ ہو۔

ملٹی میٹر اور موصلیت مزاحمتی میٹر دو اقسام میں آتے ہیں: اینالاگ پوائنٹر اور ڈیجیٹل۔

معیاری قسم کی کھوج کی حد AC اور DC کے لیے 2A اور 200A یا 400A کے درمیان ہے، جب کہ کچھ مصنوعات ایسی ہیں جو 2000A تک زیادہ کرنٹ کا پتہ لگا سکتی ہیں۔


رساو کا پتہ لگانے والے پروڈکٹس بھی ہیں جو کئی ایم اے کی چھوٹی کرنٹوں کا پتہ لگاسکتے ہیں، اور ایسی مصنوعات جو سائن لہروں کے علاوہ غیر سائن لہروں کی حقیقی موثر قدر (True RMS) کا پتہ لگاسکتی ہیں جیسے ٹرانسفارمر پاور سپلائیز اور سوئچنگ پاور سپلائیز۔

کلیمپ میٹر کے لوازمات
1: پتہ لگانے والی چیز

مختلف پتہ لگانے والی اشیاء، AC کرنٹ، DC کرنٹ، یا لیکیج کرنٹ کے مطابق ماڈل کا انتخاب کریں۔

2: قابل شناخت زیڈ سب سے بڑے موصل کی تفصیلات

ٹیسٹنگ سائٹ کے مطابق، 21 ملی میٹر قطر سے 53 ملی میٹر قطر تک مختلف وضاحتیں ہیں۔

3: کیا حقیقی قدر کا پتہ لگانا ضروری ہے؟

اوسط ویلیو موڈ کا استعمال کرتے ہوئے کلیمپ ایممیٹر غیر سائنوسائیڈل سرکٹ جیسے موٹر اور ٹرانسفارمر کے سرکٹ کا صحیح طریقے سے پتہ نہیں لگا سکتا۔ اس سرکٹ کا پتہ لگانے کے لیے حقیقی موثر ویلیو موڈ کا کلیمپ ایممیٹر استعمال کیا جانا چاہیے۔

4: دیگر افعال

نہ صرف کرنٹ کا پتہ لگا سکتا ہے بلکہ ایک ماڈل بھی ہے جو پتہ لگانے کے فنکشن اور ریکارڈ آؤٹ پٹ کو مربوط کرتا ہے۔

کلیمپ میٹر کی درجہ بندی
اس کی ساخت اور استعمال کے مطابق اسے دو اقسام میں تقسیم کیا گیا ہے: ٹرانسفارمر کی قسم اور برقی مقناطیسی نظام۔

عام طور پر استعمال کیا جاتا ہے ٹرانسفارمر قسم کا کلیمپ ایمیٹر، جو موجودہ ٹرانسفارمر اور ایک رییکٹیفائر سسٹم کے آلے پر مشتمل ہوتا ہے۔ یہ صرف AC کرنٹ کی پیمائش کر سکتا ہے۔ برقی مقناطیسی نظام کے آلے کے حرکت پذیر حصے کے انحراف کا کرنٹ کی قطبیت سے کوئی تعلق نہیں ہے، اس لیے اسے AC اور DC دونوں کے لیے استعمال کیا جا سکتا ہے۔
