کلیمپ ایممیٹر اور موجودہ کلیمپ ٹیسٹ کا اصول

کلیمپ ایممیٹر اور موجودہ کلیمپ ٹیسٹ کا اصول

روزمرہ کے کام میں، زیادہ تر انجینئرز کے لیے، ایک ملٹی میٹر کا انتخاب برقی سگنل جیسے وولٹیج، چھوٹا کرنٹ، اور مزاحمت کی جانچ کے لیے کیا جاتا ہے۔ جب بڑے دھاروں کو جانچنا ضروری ہوتا ہے، تو وہ عام طور پر کلیمپ ایمیٹرز کا استعمال کرتے ہیں۔ کلیمپ میٹر انجینئرز کے ذہنوں میں ملٹی میٹر کی طرح ایک اہم ٹول ہیں۔

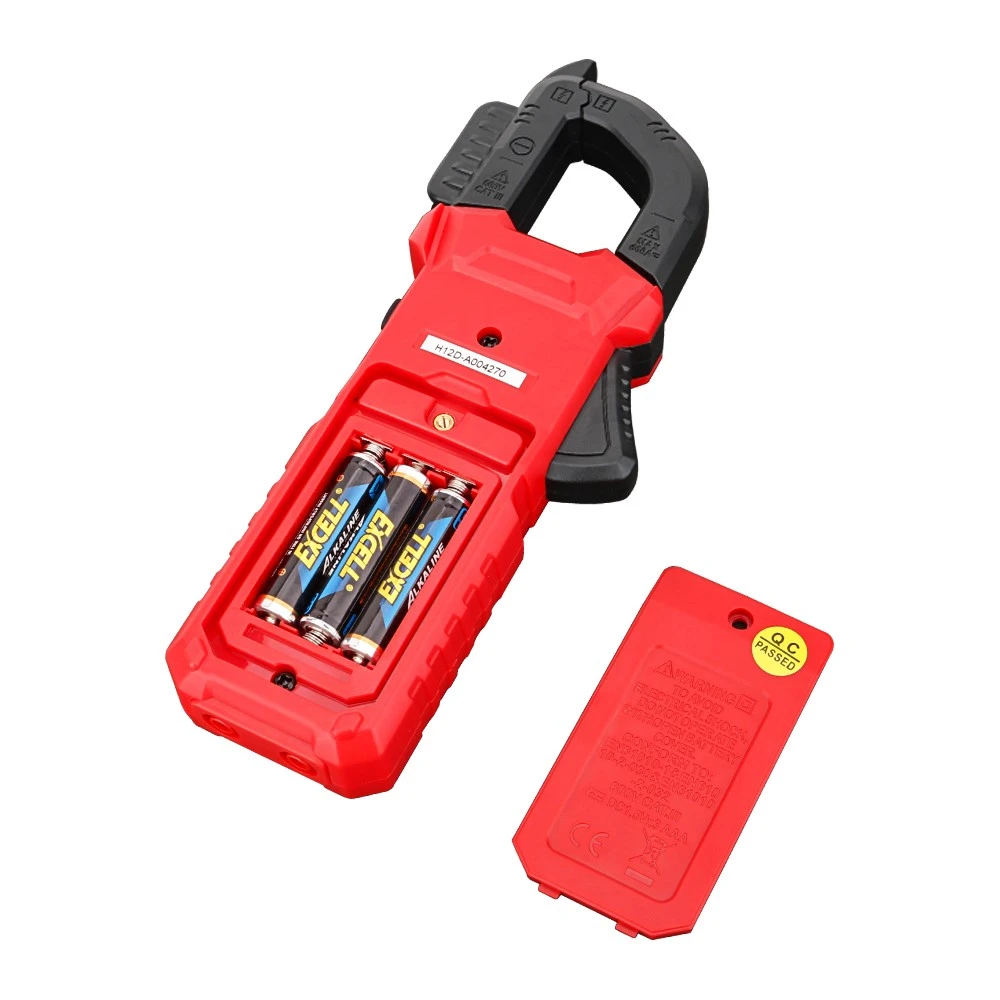

کلیمپ میٹر کا اصول

کلیمپ میٹرز کو سنگل AC کلیمپ میٹر اور AC اور DC کلیمپ میٹر میں تقسیم کیا گیا ہے، اور دونوں کے اصول مختلف ہیں۔

سنگل AC کلیمپ میٹر: کلیمپ ہیڈ برقی مقناطیسی کرنٹ ٹرانسفارمر کو اپناتا ہے۔ ایک مخصوص موڑ کے تناسب کے ساتھ ایک کنڈلی کے ذریعے، متبادل کرنٹ کلیمپ ہیڈ کوائل میں برقی مقناطیسی انڈکشن پیدا کر سکتا ہے تاکہ الٹرنیٹنگ کرنٹ کے متناسب کرنٹ حاصل کیا جا سکے، اور پھر برقی سگنل کو ڈیجیٹل سگنل میں تبدیل کیا جا سکے۔

AC اور DC کلیمپ میٹر: کلیمپ ہیڈ ہال ایکٹو کرنٹ کلیمپ کو اپناتا ہے۔ فعال اجزاء نہ صرف الٹرنیٹنگ کرنٹ کے برقی مقناطیسی فیلڈ کو محسوس کر سکتے ہیں بلکہ مقناطیسی فیلڈ سگنل کو برقی سگنل میں بھی تبدیل کر سکتے ہیں، ماپا کرنٹ کے متناسب وولٹیج سگنل کو آؤٹ پٹ کرتے ہیں، پیمائش کرنے اور بڑھانے کے لیے ہال عنصر پر انحصار کرتے ہیں، اور پھر ڈی سی کی جانچ کرتے ہیں۔ سگنل

بڑے کرنٹ کی جانچ کریں: کرنٹ کلیمپ پلس ملٹی میٹر

جیسا کہ ہم سب جانتے ہیں، ملٹی میٹر صرف ایک چھوٹے کرنٹ کی پیمائش کر سکتا ہے (عام طور پر 10A کے اندر، 20A کئی سیکنڈ تک چل سکتا ہے)، اور جس لائن کی جانچ کی جائے اسے منقطع کرنے کی ضرورت ہے، اور پھر ملٹی میٹر کو سیریز میں سرکٹ سے جوڑا جاتا ہے۔ کرنٹ کو آسانی سے اور مؤثر طریقے سے ماپنے کے لیے کوئی کلیمپ میٹر نہیں ہے۔ بہت سی صنعتی سائٹیں بڑی کرنٹ کو جانچنے کے لیے کرنٹ کلیمپ پلس ملٹی میٹر کے امتزاج کا استعمال کرتی ہیں، جو ملٹی میٹر کی قدر کو زیادہ سے زیادہ کرتی ہے۔

جب سنگل AC کلیمپ میٹر، AC/DC کلیمپ میٹر اور ملٹی میٹر کو ملا کر استعمال کیا جائے تو آپریشن مختلف ہوتا ہے۔

سنگل AC کلیمپ میٹر پلس ملٹی میٹر کے مشترکہ استعمال کے لیے احتیاطی تدابیر: کیونکہ سنگل AC کلیمپ میٹر کا آؤٹ پٹ سگنل عام طور پر mA→A کے درمیان سگنل کی تبدیلی ہے، اس لیے ملٹی میٹر کو mA رینج پر سیٹ کرنا ضروری ہے۔

AC-DC کلیمپ میٹر پلس ملٹی میٹر کے مشترکہ استعمال کے لیے احتیاطی تدابیر: AC-DC کلیمپ میٹر کا آؤٹ پٹ سگنل عام طور پر mV→A کے درمیان سگنل کی تبدیلی ہے، اس لیے ملٹی میٹر کی گیئر پوزیشن کو mV گیئر پر سیٹ کرنا ضروری ہے۔ .
