یہ آئی سی کے ہر پن کی ڈی سی مزاحمت (آئی سی سرکٹ میں ہے)، زمین پر اے سی اور ڈی سی وولٹیج، اور کل آپریٹنگ کرنٹ کا پتہ لگا کر پتہ لگانے کا طریقہ ہے۔ یہ طریقہ IC کو تبدیل کرنے کی حدود اور متبادل ٹیسٹ کے طریقہ کار میں IC کو الگ کرنے کی پریشانی پر قابو پاتا ہے، اور ICs کا پتہ لگانے کے لیے سب سے زیادہ استعمال شدہ اور عملی طریقہ ہے۔


1. ان سرکٹ ڈی سی مزاحمت کا پتہ لگانے کا طریقہ
یہ ایک ملٹی میٹر کے اوہم بلاک کو استعمال کرنے کا طریقہ ہے تاکہ سرکٹ بورڈ پر IC اور پیریفرل اجزاء کے ہر پن کی مثبت اور منفی DC مزاحمتی قدروں کی براہ راست پیمائش کی جا سکے، اور غلطی کو تلاش کرنے اور اس کا تعین کرنے کے لیے اس کا عام ڈیٹا سے موازنہ کریں۔ پیمائش کرتے وقت درج ذیل تین نکات پر توجہ دیں:

(1) ٹیسٹ کے دوران ایمی میٹر اور اجزاء کو پہنچنے والے نقصان سے بچنے کے لیے پیمائش سے پہلے رابطہ منقطع کریں۔


(2) ملٹی میٹر کے الیکٹرک بلاک کا اندرونی وولٹیج 6V سے زیادہ نہیں ہونا چاہیے، اور حد ترجیحی طور پر R×100 یا R×1k ہے۔


(3) IC پن کے پیرامیٹرز کی پیمائش کرتے وقت، پیمائش کی شرائط پر توجہ دی جانی چاہیے، جیسے کہ ٹیسٹ شدہ ماڈل، IC سے متعلق پوٹینشیومیٹر کے سلائیڈنگ بازو کی پوزیشن وغیرہ، اور پیریفرل سرکٹ کے اجزاء کے معیار پر توجہ دی جانی چاہیے۔ بھی غور کیا جائے.


2. ڈی سی ورکنگ وولٹیج کی پیمائش کا طریقہ
یہ DC پاور سپلائی وولٹیج اور پیریفرل اجزاء کے آپریٹنگ وولٹیج کو پاور آن کی حالت میں ملٹی میٹر DC وولٹیج بلاک کے ساتھ ماپنے کا ایک طریقہ ہے۔ IC کے ہر پن کی DC وولٹیج ویلیو کو زمین پر لگائیں، اور اس کا عام قدر سے موازنہ کریں، اور پھر فالٹ رینج کو سکیڑیں۔ تباہ شدہ جزو کا پتہ لگائیں۔ پیمائش کرتے وقت درج ذیل آٹھ نکات پر توجہ دیں:


(1) ملٹی میٹر کی اندرونی مزاحمت کافی بڑی ہونی چاہیے، ٹیسٹ کے تحت سرکٹ کی مزاحمت سے کم از کم 10 گنا زیادہ، تاکہ پیمائش کی بڑی غلطیاں نہ ہوں۔


(2) عام طور پر ہر پوٹینشیومیٹر کو درمیانی پوزیشن کی طرف موڑ دیں۔ اگر یہ ٹی وی ہے تو، سگنل کے ذریعہ کو معیاری رنگ بار سگنل جنریٹر استعمال کرنا چاہیے۔


(3) ٹیسٹ لیڈز یا تحقیقات کے لیے پرچی مخالف اقدامات کیے جائیں۔ کوئی بھی لمحاتی شارٹ سرکٹ آسانی سے آئی سی کو نقصان پہنچا سکتا ہے۔ ٹیسٹ پین کو پھسلنے سے روکنے کے لیے درج ذیل طریقے اپنائے جا سکتے ہیں: ایک بائیسکل والو کور لیں اور اسے ٹیسٹ پین کی نوک پر رکھیں، اور ٹیسٹ پین کی نوک کو تقریباً 0.5 ملی میٹر تک بڑھائیں، جو نہ صرف ٹیسٹ پوائنٹ کے ساتھ اچھے رابطے میں ٹیسٹ قلم ٹپ، لیکن یہ بھی مؤثر طریقے سے فسل کو روکنے کے. یہ شارٹ سرکٹ نہیں ہوگا چاہے یہ پڑوسی پوائنٹ سے ٹکرائے۔


(4) جب کسی مخصوص پن کا ماپا ہوا وولٹیج عام قدر سے مماثل نہیں ہے، تو اس کے مطابق تجزیہ کیا جانا چاہیے کہ آیا پن وولٹیج کا IC کے نارمل آپریشن اور دیگر پنوں کے وولٹیج میں متعلقہ تبدیلیوں پر اہم اثر پڑتا ہے، تاکہ فیصلہ کیا جا سکے کہ آئی سی اچھا ہے یا برا۔


(5) IC پن وولٹیج پیری فیرلز سے متاثر ہوگا۔ جب پردیی اجزاء میں رساو، شارٹ سرکٹ، اوپن سرکٹ یا قدر میں تبدیلی واقع ہوتی ہے، یا پیریفرل سرکٹ متغیر مزاحمت کے ساتھ پوٹینومیٹر سے جڑا ہوتا ہے، تو پوٹینومیٹر کے سلائیڈنگ بازو کی پوزیشن مختلف ہوتی ہے، جس کی وجہ سے پن وولٹیج تبدیل ہوتا ہے۔


(6) اگر IC کے ہر پن کا وولٹیج نارمل ہے، تو عام طور پر یہ سمجھا جاتا ہے کہ IC نارمل ہے۔ اگر IC کے کچھ پنوں کا وولٹیج غیر معمولی ہے، تو آپ کو اس مقام سے شروع کرنا چاہیے جہاں عام قدر سے انحراف سب سے بڑا ہے، اور چیک کریں کہ آیا پردیی اجزاء ناقص ہیں۔ اگر کوئی غلطی نہیں ہے تو، آئی سی کو نقصان پہنچانے کا امکان ہے. .


(7) ڈائنامک ریسیونگ ڈیوائسز، جیسے ٹی وی سیٹس کے لیے، سگنل ہونے یا نہ ہونے پر IC کے ہر پن کا وولٹیج مختلف ہوتا ہے۔ اگر یہ پایا جاتا ہے کہ پن وولٹیج تبدیل نہیں ہونا چاہئے لیکن بہت زیادہ تبدیل ہوتا ہے، اور جس کو سگنل کے سائز کے ساتھ تبدیل ہونا چاہئے اور ایڈجسٹ ایبل عنصر کی مختلف پوزیشنیں تبدیل نہیں ہوتی ہیں، تو اس کا تعین کیا جا سکتا ہے کہ IC کو نقصان پہنچا ہے۔


(8) ایک سے زیادہ ورکنگ موڈز کے ساتھ ایک ڈیوائس کے لیے، جیسے کہ ویڈیو ریکارڈر، IC کے ہر پن کا وولٹیج بھی مختلف ورکنگ موڈز کے تحت مختلف ہوتا ہے۔


3. AC ورکنگ وولٹیج کی پیمائش کا طریقہ
IC AC سگنل کی تبدیلی کو سمجھنے کے لیے، dB جیک کے ساتھ ملٹی میٹر کا استعمال IC کے AC آپریٹنگ وولٹیج کی تخمینی پیمائش کرنے کے لیے کیا جا سکتا ہے۔ جانچ کرتے وقت، ملٹی میٹر کو AC وولٹیج بلاک میں رکھا جاتا ہے، اور مثبت ٹیسٹ لیڈ کو dB جیک میں داخل کیا جاتا ہے۔ ڈی بی جیک کے بغیر ملٹی میٹر کے لیے، ایک 0۔{1}}.5μF DC بلاک کو سیریز میں مثبت ٹیسٹ لیڈ سے جوڑنا ضروری ہے۔ یہ طریقہ نسبتاً کم آپریٹنگ فریکوئنسی والے ICs کے لیے موزوں ہے، جیسے کہ ٹی وی کا پہلا ایمپلیفائر اسٹیج، فیلڈ اسکیننگ سرکٹس وغیرہ۔ چونکہ ان سرکٹس میں مختلف قدرتی فریکوئنسی اور ویوفارمز ہوتے ہیں، اس لیے ماپا ڈیٹا تخمینی ہوتا ہے اور صرف حوالہ کے لیے ہوتا ہے۔


4. کل موجودہ پیمائش کا طریقہ
یہ طریقہ IC پاور سپلائی لائن کے کل کرنٹ کا پتہ لگا کر یہ فیصلہ کرنے کا ایک طریقہ ہے کہ آیا IC اچھا ہے یا برا۔ چونکہ زیادہ تر IC براہ راست جوڑے جاتے ہیں، جب IC کو نقصان پہنچتا ہے (جیسے PN جنکشن بریک ڈاؤن یا کھلا سرکٹ)، تو یہ بعد کے مرحلے کو سیر ہونے اور منقطع کرنے کا سبب بنے گا، اور کل کرنٹ بدل جائے گا۔ لہذا، IC کا اندازہ لگایا جا سکتا ہے کہ آیا یہ کل کرنٹ کی پیمائش کرکے اچھا ہے یا برا۔ اسے پاور پاتھ میں ریزسٹر کے وولٹیج ڈراپ کی پیمائش کے لیے بھی استعمال کیا جا سکتا ہے، اور کل کرنٹ ویلیو کا حساب لگانے کے لیے اوہم کا قانون استعمال کیا جا سکتا ہے۔

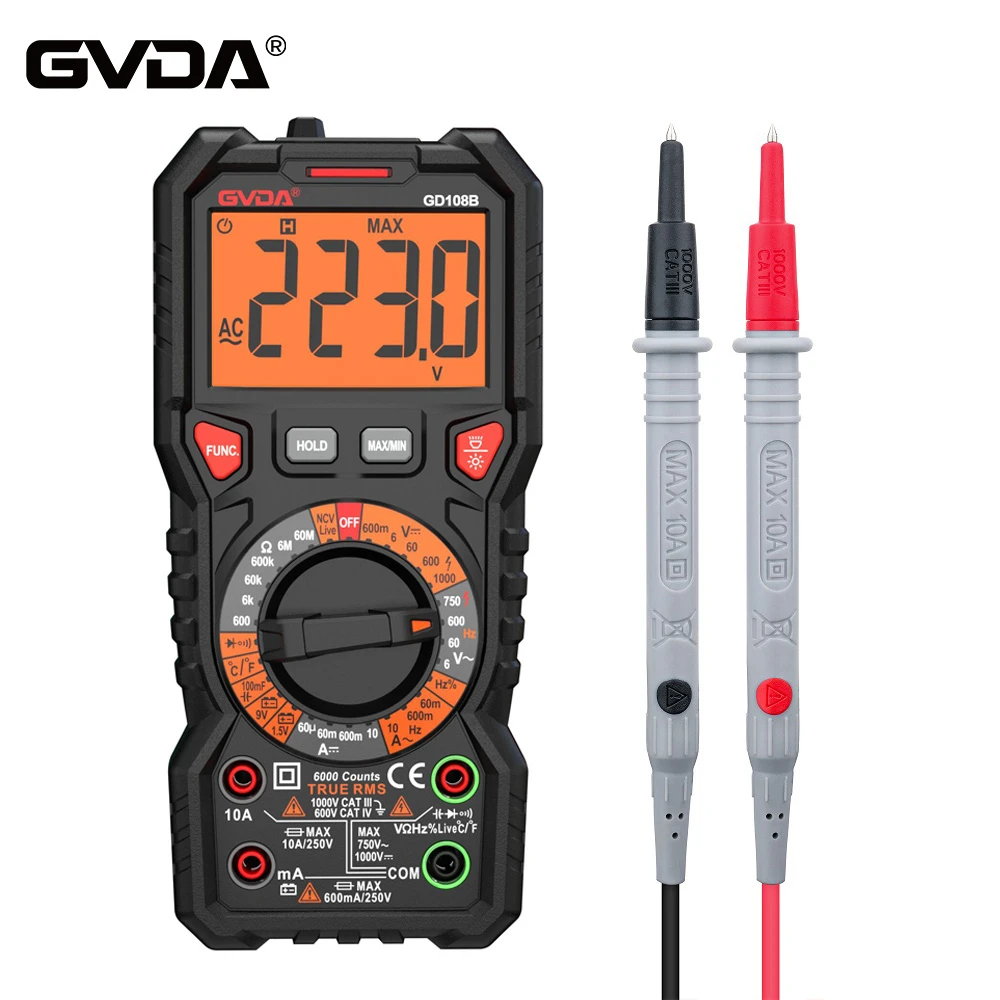

1 Digital Multimter with Temperature meter
