ٹرانسفارمر کلیمپ Ammeter کی تعمیر اور آپریشن

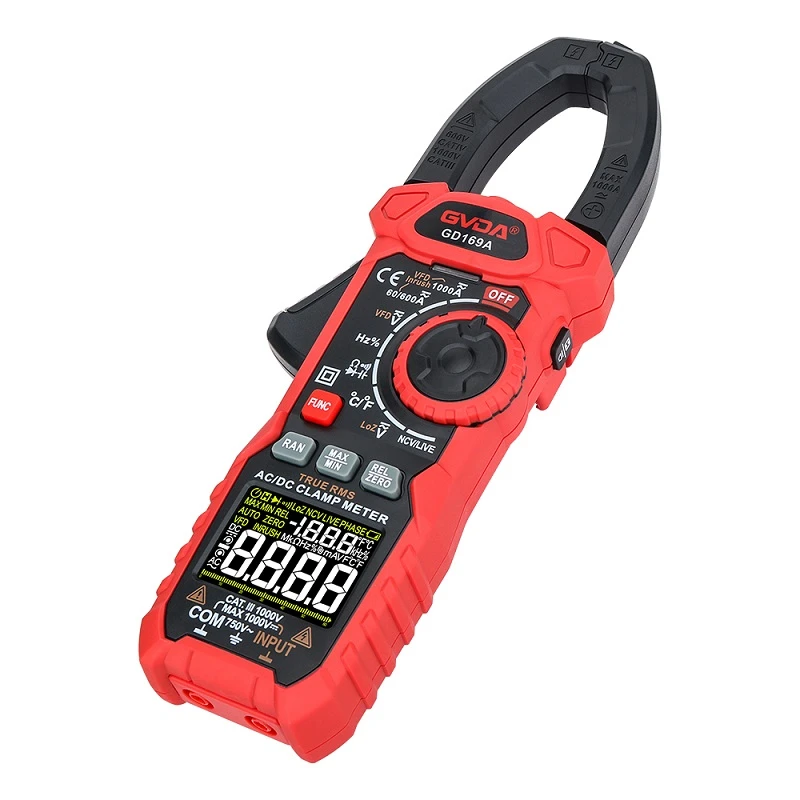

کلیمپ میٹر، ایک پورٹیبل ڈیوائس جو کسی سرکٹ میں AC کرنٹ کو کاٹے بغیر اس کی پیمائش کرسکتا ہے، ایک ایسا آلہ ہے جو ایمیٹر کو موجودہ ٹرانسفارمر کے ساتھ جوڑتا ہے۔ یہ ڈیجیٹل ملٹی میٹر کا ایک لازمی جزو ہے۔
ترتیب اور خیال
ایک کرنٹ ٹرانسفارمر، ایک کلیمپ رنچ، اور ری ایکشن فورس کے آلے کے ساتھ ایک درست کرنے والا میگنیٹو الیکٹرک سسٹم کلیمپ میٹر کے بنیادی اجزاء کو بناتا ہے۔
کلیمپ میٹر کا آپریشن ٹرانسفارمر کی طرح ہے۔ سٹیپ اپ ٹرانسفارمر کا بنیادی کنڈلی وہ تار ہے جو کلیمپ ٹائپ آئرن کور سے گزرتی ہے۔ یہ ایک 1-ٹرن ٹرانسفارمر کے بنیادی کوائل سے مشابہ ہے۔ ثانوی لوپ ثانوی کنڈلی اور پیمائش کے لیے امیٹر سے بنا ہوتا ہے۔ ایک متبادل مقناطیسی میدان پیدا ہوتا ہے جب ایک متبادل کرنٹ کسی تار سے گزرتا ہے، اور اس کے نتیجے میں ثانوی سرکٹ میں ایک حوصلہ افزائی کرنٹ پیدا ہوتا ہے۔ بنیادی اور ثانوی کنڈلیوں کے موڑ کا الٹا تناسب بنیادی کرنٹ کے کرنٹ کی شدت کے تناسب کے برابر ہے۔ کافی کرنٹ کی پیمائش کرنے کے لیے، کوئی ایک کلیمپ ایممیٹر استعمال کرتا ہے۔ اگر ناپا ہوا کرنٹ ناکافی ہے تو، بنیادی تار کو کلیمپ میٹر کے ذریعے چلایا جا سکتا ہے تاکہ موڑ شامل کیے جا سکیں جبکہ کرنٹ کو موڑوں کی تعداد سے بھی تقسیم کیا جا سکے۔
کلیمپ ایممیٹر کی فیڈ تھرو کرنٹ ٹرانسفارمر کی پرائمری وائنڈنگ ناپی گئی تار ہے جو ٹرانسفارمر کے مرکز سے گزرتی ہے، اور ثانوی وائنڈنگ لوہے کے کور پر زخم ہے اور کلیمپ ایممیٹر کے AC ایممیٹر سے جڑی ہوئی ہے۔ رینچ کا کام تھرو ٹائپ ٹرانسفارمر کور کے حرکت پذیر حصے کو کھولنا اور بند کرنا ہے تاکہ یہ جانچے جا رہے تار کو بند کر سکے۔ نوب بنیادی طور پر رینج سلیکشن سوئچ ہے۔
کرنٹ کی پیمائش کرتے وقت، رینچ کو سخت کریں، جبڑے کو چوڑا کریں، اور فیڈ تھرو کرنٹ ٹرانسفارمر کے مرکز میں ٹیسٹ کیے جانے والے تار کو داخل کریں۔ الیکٹرومیگنیٹک ایممیٹر کی سائیڈ وائنڈنگ ایک کرنٹ کو اکساتی ہے جو کنڈلی سے بہتا ہے، پوائنٹر کو ڈیفلیکٹ کرتا ہے اور ڈائل اسکیل پر ناپے ہوئے کرنٹ کی قدر کو ظاہر کرتا ہے۔
کور بٹن کے ذریعے ونڈو میں ٹیسٹ وائر ڈالتے وقت، اس بات پر دھیان دیں کہ جبڑے ہر طرف ایک دوسرے کے ساتھ کتنے فٹ ہیں اور کسی بھی دوسری چیز کو کھلنے میں رکاوٹ پیدا کرنے سے گریز کریں۔
کلیمپ میٹر کی کم از کم رینج 5A ہے، اس طرح ایک چھوٹے کرنٹ کی پیمائش کے نتیجے میں ڈسپلے کی ایک بڑی خرابی ہوگی۔ اس نتیجہ کا حساب کئی ہفتوں تک کلیمپ میٹر پر انرجیائزڈ تار کو سمیٹ کر، موڑ کی تعداد سے حاصل شدہ ریڈنگ ویلیو کو تقسیم کرکے، اور نتائج کو ایک ساتھ جوڑ کر لگایا جا سکتا ہے۔
