کلیمپ میٹر کی پیمائش کے اہم فوائد کیا ہیں؟

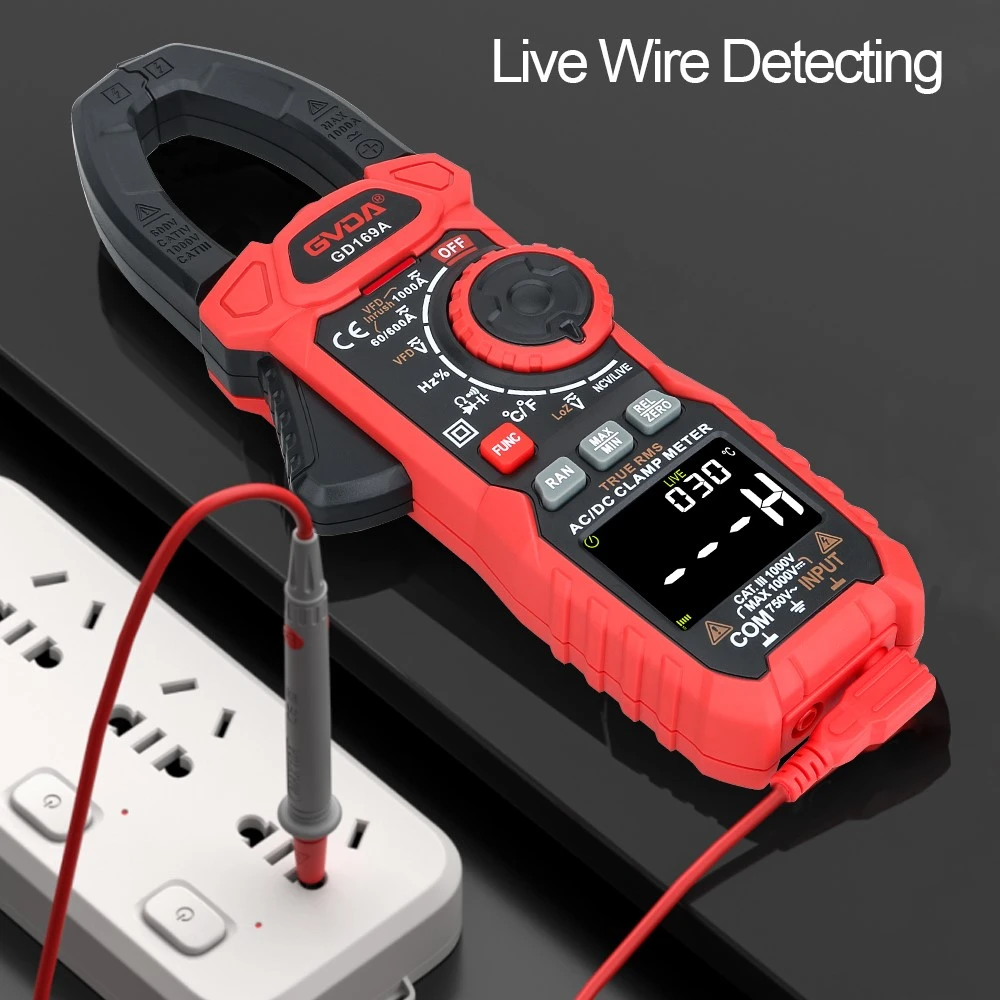

کلیمپ میٹر (کلیمپ میٹر) ایک ایسا آلہ ہے جو موجودہ ٹرانسفارمر اور ایمی میٹر کو مربوط کرتا ہے، اور یہ ڈیجیٹل ملٹی میٹر کی ایک اہم شاخ ہے۔
کلیمپ میٹر کا سب سے بڑا فائدہ یہ ہے کہ یہ ٹیسٹ کے تحت لائن کو منقطع کیے بغیر لائن کے کرنٹ کی پیمائش کرسکتا ہے۔
کلیمپ میٹر عام طور پر صرف پاور فریکوئنسی AC کرنٹ کی پیمائش کرتے ہیں، اور DC کرنٹ کی پیمائش کے لیے کلیمپ میٹر بھی موجود ہیں۔
کلیمپ میٹر کے 5 اہم استعمال
مقصد 1: تھری فیز تھری وائر سرکٹ کے کرنٹ اور تھری فیز فور وائر نیوٹرل تار کے کرنٹ کی پیمائش کریں
کلیمپ میٹر عام طور پر ایک تار کے کرنٹ کی پیمائش کرتے ہیں۔ اگر تھری فیز تھری وائر لوڈ کے کرنٹ کی پیمائش کرتے وقت ایک ہی وقت میں دو تاروں کو بند کیا جاتا ہے، تو اشارہ شدہ کرنٹ ویلیو تیسرے تار کا کرنٹ ہونا چاہیے۔
تھری فیز فور وائر نیوٹرل لائن کے کرنٹ کو ماپنے کا طریقہ وہی ہے جو تھری فیز تھری وائر سرکٹ کے کرنٹ کو ماپنے کا ہے۔ ایک ہی وقت میں، تین فیز لائنوں کو کلیمپ کیا جاتا ہے، اور اس وقت اشارہ کردہ موجودہ قدر غیر جانبدار لائن کی موجودہ قدر ہے۔
2 کا استعمال کریں: چھوٹے کرنٹ کی پیمائش کے لیے کلیمپ میٹر
کلیمپ میٹر چھوٹے دھاروں کی پیمائش کرتے ہیں، یہاں تک کہ اگر گیئر کو سب سے چھوٹے گیئر کے ساتھ ایڈجسٹ کیا گیا ہے، تب بھی ریڈنگز زیادہ درست نہیں ہیں۔ لہذا، ایک تار کلیمپ کے بازو کے ارد گرد زخم کیا جا سکتا ہے اور موجودہ قدر کو پڑھا جا سکتا ہے. پھر کرنٹ ریڈنگ کو موڑوں کی تعداد سے تقسیم کریں، جو کہ اصل چھوٹی کرنٹ ویلیو ہے۔
مقصد 3: لائن میں کرنٹ کے نام کا تعین کریں۔
یہ فیصلہ کرنا کہ آیا سامان معمول کے مطابق کام کر رہا ہے اس کا تعین سائٹ پر ناپے گئے کرنٹ کی بنیاد پر کیا جانا ضروری ہے، اس لیے یہ تعین کرنا ضروری ہے کہ کرنٹ کیا ہے۔
مقصد 4: ریٹیڈ پاور کا تعین کرنے کے لیے بغیر نام پلیٹ کے موٹر کے بغیر لوڈ کرنٹ کی پیمائش کریں۔
تخمینہ کا فارمولا: نو لوڈ کرنٹ کو 0.8 سے تقسیم کریں، اور طاقت کو سطح کے قریب حاصل کریں۔
مراحل درج ذیل ہیں: تجرباتی فارمولے کے مطابق، موٹر کی بغیر لوڈ ہونے والی کرنٹ ویلیو I کی پیمائش کریں: p=I/0.8
مقصد 5: 380V الیکٹرک ویلڈنگ مشین کے بغیر کسی نام کی تختی کے بغیر لوڈ کرنٹ کی پیمائش کریں تاکہ ظاہری طاقت S کا اندازہ لگایا جا سکے۔
تخمینہ کا فارمولا: 380 ویلڈنگ مشین کی گنجائش بغیر لوڈ کرنٹ کے برابر ہے جس کو I نے 5 سے ضرب کیا ہے۔
مراحل درج ذیل ہیں: تجرباتی فارمولے کے مطابق، الیکٹرک ویلڈنگ مشین کے بغیر لوڈ کرنٹ کی قدر I کی پیمائش کریں: p=5I
