آلات کی مرمت میں ملٹی میٹر کا استعمال کیسے کریں۔
1) ہر ملٹی میٹر گیئر کے فنکشن کی شناخت کریں۔
2) تین سے چار مزاحمت کی پیمائش اور ریکارڈ کریں۔
3) AC وولٹیج کی پیمائش اور ریکارڈ کریں۔
4) ڈی سی وولٹیج اور ریکارڈ کی پیمائش کریں۔
ملٹی میٹر: بنیادی طور پر AC DC وولٹیج، کرنٹ، DC مزاحمت، اور ٹرانزسٹر کرنٹ ایمپلیفیکیشن کی پیمائش کے لیے استعمال کیا جاتا ہے۔ آج کل، بنیادی طور پر ڈیجیٹل ملٹی میٹر اور مکینیکل ملٹی میٹر ہیں۔

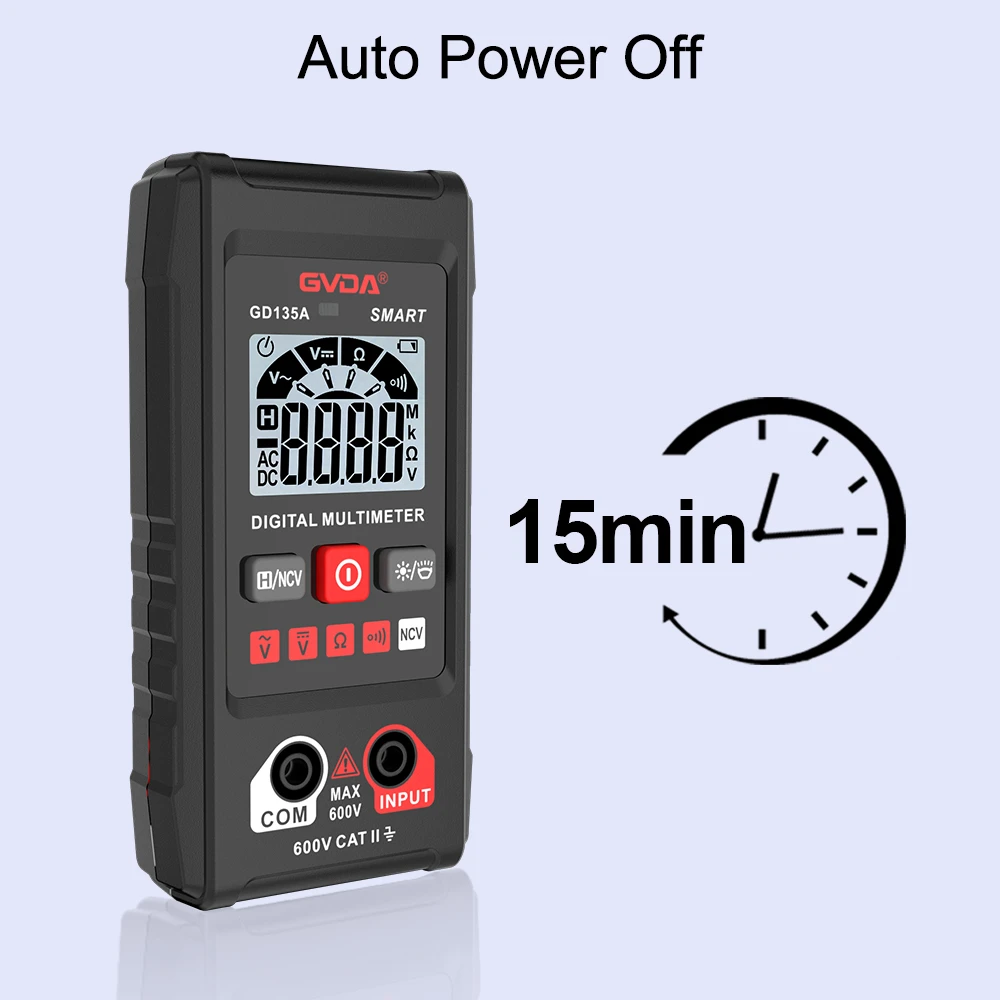

ڈیجیٹل ملٹی میٹر
ملٹی میٹر میں شکل میں دکھایا گیا تبادلوں کا نوب نظر آئے گا، نوب سے مراد گیئر کی دوسری مقدار ہے۔
V~: اس کا مطلب ہے AC وولٹیج کی پیمائش کے لیے گیئر۔
V-: اس کا مطلب ہے ڈی سی وولٹیج کی پیمائش کرنے کی پوزیشن۔
ایم اے: اس کا مطلب ہے ڈی سی وولٹیج کی پیمائش کرنے کی پوزیشن۔
Ω(R): یہ مزاحمت کی پیمائش کرنے کی پوزیشن ہے۔
HFE: مزاحمت کی پیمائش۔
ملٹی میٹر کا سرخ قلم بیرونی سرکٹ کے مثبت قطب سے جڑا ہوا ہے، اور سیاہ قلم بیرونی سرکٹ کے منفی قطب سے جڑا ہوا ہے۔
فوائد: مخالف مقناطیسی، پڑھنے میں آسان، درست (ڈیجیٹل ڈسپلے) ......
مکینیکل ملٹی میٹر
مکینیکل ملٹی میٹر اور ڈیجیٹل میٹر کی ظاہری شکل میں کچھ فرق ہے، لیکن وہ دونوں شفٹ نوب سے ملتے جلتے ہیں، گیئر بنیادی طور پر ایک جیسا ہے۔
مکینیکل میٹر میں، ایک ڈائل ہے جیسا کہ شکل میں دکھایا گیا ہے، اور ڈائل پر آٹھ اسکیل ہیں:
"Ω" کے ساتھ نشان زد وہ پیمانہ ہے جو مزاحمت کی پیمائش کے لیے استعمال ہوتا ہے۔
"~" نشان کے ساتھ نشان زد AC اور DC وولٹیج کی پیمائش ہے، DC کرنٹ کندہ پیمانہ کے ساتھ۔
"HFE" کے ساتھ نشان زد ٹرانزسٹروں کی پیمائش کے لیے ایک پیمانہ ہے۔
"LI" کے ساتھ نشان زد لوڈ کرنٹ اور وولٹیج کی پیمائش کے لیے ایک پیمانہ ہے۔
"DB" کے ساتھ نشان زد سطح کو ماپنے کا پیمانہ ہے۔
ملٹی میٹر کا استعمال
① ڈیجیٹل ملٹی میٹر: پیمائش سے پہلے، پیمائش کرنے والے گیئر کو ماریں، یہ واضح رہے کہ گیئر رینج پر نشان زد ہے، یعنی * بڑی قدر۔
② مکینیکل ملٹی میٹر: کرنٹ اور وولٹیج کی اسی طرح پیمائش کریں جس طرح ریاضی کی قسم ہے، لیکن الیکٹرک ین کی پیمائش، ریڈنگ کو گیئر پر موجود قدر سے ضرب کیا جانا چاہیے ناپا قدر ہے۔ مثال کے طور پر: اب گیئر چلانا "X100" ریڈنگ 200 ہے، موضوع کی پیمائش 200X100=20000Ω=20K ہے، ڈائل "Ω" رولر بائیں سے دائیں، بڑے سے چھوٹا، جبکہ دوسرا بائیں سے دائیں، چھوٹے سے بڑے!
