کلیمپ ایممیٹر استعمال کرنے کے اہم نکات کا خلاصہ

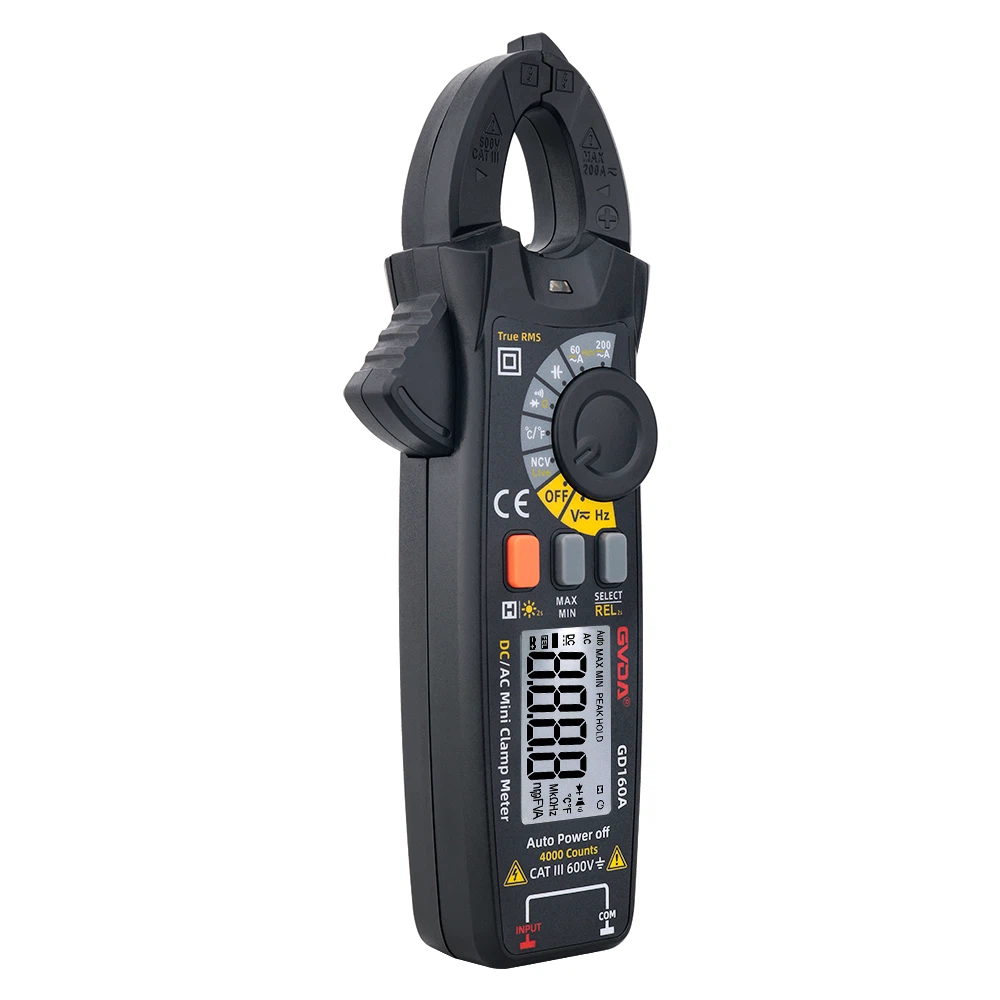

کلیمپ میٹر (کلیمپ میٹر) ایک ایسا آلہ ہے جو موجودہ ٹرانسفارمر اور ایمی میٹر کو ملاتا ہے، اور یہ ڈیجیٹل ملٹی میٹر کی ایک اہم شاخ ہے۔ اس کا کام کرنے والا اصول کرنٹ کی پیمائش کے لیے کرنٹ ٹرانسفارمر جیسا ہی ہے۔ کلیمپ میٹر موجودہ ٹرانسفارمر اور ایمی میٹر کا مجموعہ ہے۔ موجودہ ٹرانسفارمر کا آئرن کور کھولا جا سکتا ہے جب رینچ کو سخت کیا جاتا ہے؛ وہ تار جس کے ذریعے ماپا کرنٹ گزرتا ہے وہ بغیر کاٹے آئرن کور کے کھلے خلا سے گزر سکتا ہے اور جب رینچ چھوڑی جائے گی تو آئرن کور بند ہو جائے گا۔ آئرن کور سے گزرنے والا ٹیسٹ شدہ سرکٹ تار موجودہ ٹرانسفارمر کا بنیادی کنڈلی بن جاتا ہے، اور کرنٹ کو کرنٹ کے ذریعے سیکنڈری کوائل میں شامل کیا جاتا ہے۔ تاکہ ثانوی کنڈلی سے منسلک ایممیٹر ٹیسٹ شدہ سرکٹ کے کرنٹ کی نشاندہی کر سکے۔
کلیمپ گیج کو سوئچ کو شفٹ کرکے مختلف رینجز میں تبدیل کیا جا سکتا ہے۔ لیکن گیئرز شفٹ کرتے وقت اسے بجلی سے چلانے کی اجازت نہیں ہے۔ کلیمپ گیجز میں عام طور پر کم درستگی ہوتی ہے، عام طور پر یہ 2.5 سے 5 لیول تک ہوتی ہے۔ استعمال میں آسانی کے لیے، کرنٹ اور وولٹیج کی مختلف سطحوں کی پیمائش کے لیے میٹر کے اندر مختلف رینجز کے ساتھ تبادلوں کے سوئچ بھی موجود ہیں۔
کلیمپ میٹر اصل میں AC کرنٹ کی پیمائش کرنے کے لیے استعمال کیا جاتا تھا، لیکن اب اس میں ملٹی میٹر کے افعال بھی ہیں، جو AC/DC وولٹیج، کرنٹ، کیپیسیٹینس، ڈایڈڈ، ٹرانزسٹر، مزاحمت، درجہ حرارت، فریکوئنسی وغیرہ کی پیمائش کر سکتے ہیں۔
کلیمپ میٹر ایک ایسا آلہ ہے جو چلتے ہوئے برقی سرکٹ کے کرنٹ کی پیمائش کے لیے استعمال ہوتا ہے، جو بغیر کسی رکاوٹ کے کرنٹ کی پیمائش کر سکتا ہے۔ یہ ایک برقی آلہ ہے جو ہائی AC کرنٹ کی پیمائش کرنے میں مہارت رکھتا ہے۔
کلیمپ کرنٹ میٹر، جسے کلیمپ میٹر بھی کہا جاتا ہے، کو عام طور پر تائیوان میں ہک میٹر کہا جاتا ہے۔
ایمیٹر پر کلیمپ ایک آسان جانچ کا آلہ ہے (جسے غیر تباہ کن پیمائش بھی کہا جاتا ہے) جو تاروں کو بند کرتا ہے اور سرکٹ کو کاٹے بغیر کرنٹ کا پتہ لگاتا ہے۔
اینالاگ پوائنٹر ملٹی میٹر اور ڈیجیٹل ملٹی میٹر سرکٹ کو کاٹ کر کرنٹ کا پتہ لگاتے ہیں، جب کہ کلیمپ ایمیٹرز کرنٹ کا پتہ لگانے کے لیے صرف انرجیائزڈ تار کی بیرونی جلد پر کلیمپ کرتے ہیں۔ آپریشن آسان ہے اور سرکٹ کو براہ راست منسلک کیے بغیر تیز دھاروں کا محفوظ طریقے سے پتہ لگا سکتا ہے۔
میٹرز، ملٹی میٹرز، اور موصلیت کے مزاحمتی میٹر پر کلیمپ کی دو قسمیں ہیں: اینالاگ پوائنٹر اور ڈیجیٹل
معیاری جانچ کی حد: AC اور DC دونوں 2A سے 200A یا 400A کے ارد گرد ہیں، اور ایسی مصنوعات بھی ہیں جو 2000A کے تیز دھاروں کا پتہ لگا سکتی ہیں۔
رساو کا پتہ لگانے والے پروڈکٹس بھی ہیں جو کئی ایم اے کی چھوٹی کرنٹوں کا پتہ لگاسکتے ہیں، نیز ایسی مصنوعات جو سائن ویوز کے علاوہ غیر سائنوسائیڈل لہروں کے حقیقی RMS کا پتہ لگاسکتی ہیں جیسے ٹرانسفارمر پاور سپلائیز اور سوئچ کنورژن پاور سپلائیز۔
