ملٹی میٹر AC وولٹیج کی پیمائش کیسے کرتا ہے۔
ملٹی میٹر AC وولٹیج کی پیمائش کیسے کرتا ہے؟ ملٹی میٹر کا ریکٹیفائر سرکٹ نصف لہر کی اصلاح اور مکمل لہر کی اصلاح کا استعمال کرسکتا ہے۔ اصلاح کے بعد اوسط کرنٹ AC وولٹیج کی پیمائش کے لیے DC وولٹیج کی پیمائش کے لیے لاگو کیا جا سکتا ہے۔

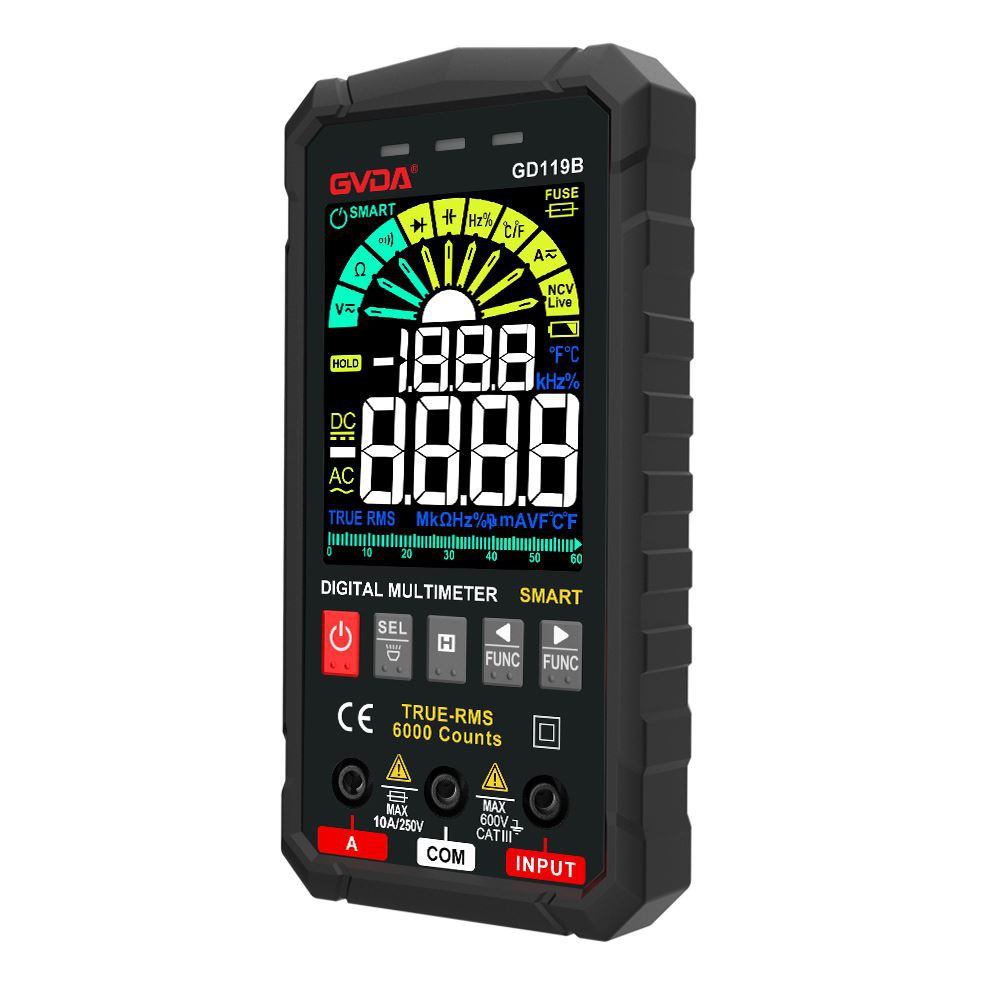

AC وولٹیج کی پیمائش کے لیے ملٹی میٹر
چونکہ ملٹی میٹر کا ماپنے والا آلہ ایک DC مائیکرومیٹر ہیڈ ہوتا ہے، AC وولٹیج کی پیمائش کرتے وقت، ایک ریکٹیفائر عنصر کو متعارف کرایا جانا چاہیے تاکہ ریکٹیفائر سسٹم کا AC وولٹ میٹر بنایا جائے۔
ملٹی میٹر کا AC وولٹیج بلاک ایک ملٹی رینج AC وولٹ میٹر ہے۔ ملٹی میٹر کا ریکٹیفائر سرکٹ نصف لہر کی اصلاح اور مکمل لہر کی اصلاح کا استعمال کرسکتا ہے۔
اصلاح کے بعد اوسط کرنٹ AC وولٹیج کی پیمائش کے لیے DC وولٹیج کی پیمائش کے لیے لاگو کیا جا سکتا ہے۔
چونکہ لوگ AC وولٹیج کو موثر قدر میں ماپنے کے عادی ہیں، اس لیے ملٹی میٹر کے ڈائل پر موجود سسٹم کو بھی موثر قدر میں ظاہر کیا جاتا ہے۔ سائنوسائیڈل الٹرنیٹنگ کرنٹ کے موثر کرنٹ I اور اوسط کرنٹ I کے تناسب کو فارم فیکٹر کہا جاتا ہے اور Kf میں ظاہر کیا جاتا ہے۔ مکمل لہر کی اصلاح کے لیے Kf=1.11، آدھی لہر کی اصلاح کے لیے Kf=2.22۔
درحقیقت، ملٹی میٹر کا AC وولٹیج کی پیمائش کا سرکٹ زیادہ تر نصف لہر کرنٹ رپورٹنگ کا طریقہ اپناتا ہے۔ جیسا کہ شکل 2-5 میں دکھایا گیا ہے۔ جیسا کہ اعداد و شمار سے دیکھا جا سکتا ہے، جب ناپا ہوا AC وولٹیج مثبت نصف سائیکل میں ہوتا ہے، نصف لہر کو درست کرنے والا کرنٹ مثبت ٹرمینل، ملٹی پلیئر ریزسٹرس R3, R2, R1, Z1 سے گزرتا ہے اور ایمیٹر ہیڈ سے گزرتا ہے۔ منفی ٹرمینل جب ناپا ہوا AC وولٹیج منفی نصف سائیکل میں ہوتا ہے، z1 بند ہو جاتا ہے، میٹر سے کوئی کرنٹ نہیں بہتا، اور درست شدہ کرنٹ مثبت ٹرمینل سے z2، R1، R2، اور R3 کے ذریعے نکلتا ہے۔ ملٹی میٹر میں ریکٹیفائر عام طور پر سیمی کنڈکٹر ریکٹیفائر کا استعمال کرتا ہے۔ AC وولٹیج کی پیمائش کے لیے عام طور پر دو طریقے ہیں۔ ایک یہ ہے کہ AC اور DC وولٹیج کی پیمائش کرتے وقت ضرب مزاحمت کا ایک سیٹ بانٹنا، اور ڈائل پر اسکیل لائن کھینچنا ہے۔
