سیریز ریگولیٹڈ پاور سپلائیز کے آپریشن کا وولٹیج ریگولیشن اصول
یہ فرض کرتے ہوئے کہ آؤٹ پٹ وولٹیج UO کسی وجہ سے کم ہو جاتا ہے، یعنی T1 کا ایمیٹر وولٹیج (UT1) E کم ہو جاتا ہے، UD1 کی وجہ سے کوئی تبدیلی نہیں ہوتی، اس طرح T1 ایمیٹر جنکشن وولٹیج (UT1) BE بڑھ جاتا ہے، جس کی وجہ سے T1 بیس کرنٹ (IT1) B کا بڑھنا، جس کی وجہ سے T1 ایمیٹر کرنٹ (IT1) E کو بڑھنے کے عنصر سے بڑھایا جاتا ہے، جیسا کہ ٹرانزسٹر کی لوڈنگ کی خصوصیات سے دیکھا جا سکتا ہے، جو اس وقت ہوتا ہے جب T1 کی ترسیل کافی حد تک ٹیوب ہوتی ہے۔ وولٹیج ڈراپ (UT1) CE کو تیزی سے کم کیا جائے گا، ان پٹ وولٹیج UI مزید بوجھ میں شامل ہو جائے گا، UO جلدی سے بیک اپ ہو جائے گا۔ اس ایڈجسٹمنٹ کے عمل کو درج ذیل تغیرات تعلقی خاکہ کا استعمال کرتے ہوئے ظاہر کیا جا سکتا ہے۔
UO↓→(UT1)E↓→UD1 مستقل→(UT1)BE↑→(IT1)B↑→(IT1)E↑→(UT1)CE↓→UO↑
جب آؤٹ پٹ وولٹیج بڑھتا ہے، تو تجزیہ کا پورا عمل مذکورہ بالا عمل کی تبدیلی کے برعکس ہوتا ہے، ہم اسے یہاں نہیں دہرائیں گے، بلکہ صرف درج ذیل تبدیلی کے تعلق کے خاکے سے ظاہر کریں گے:
UO↑→(UT1)E↑→UD1 مستقل→(UT1)BE↓→(IT1)B↓→(IT1)E↓→(UT1)CE↑→UO↓
یہاں ہم صرف آؤٹ پٹ وولٹیج UO کم وولٹیج ریگولیشن کے آپریشن کے اصول کا تجزیہ کرتے ہیں، درحقیقت، دیگر معاملات میں ان پٹ وولٹیج UI کو کم کیا جاتا ہے جیسے کہ آپریشن کے وولٹیج ریگولیشن اصول اس سے ملتے جلتے ہیں، * بالآخر آؤٹ پٹ وولٹیج UO کم ہونے پر ردعمل ظاہر کر رہے ہیں، لہذا آپریشن کے اصول تقریبا ایک ہی ہے.
سرکٹ کے کام کرنے والے اصول سے دیکھا جا سکتا ہے، دو پوائنٹس کے وولٹیج کے استحکام کی کلید: ایک مستحکم رہنے کے لیے ریگولیٹر D1 ریگولیٹر قدر UD1 ہے۔ دوسرا ٹیوب ٹی 1 کو ایمپلیفیکیشن ایریا میں کام کرنے کے لیے ایڈجسٹ کرنا ہے اور آپریٹنگ خصوصیات اچھی ہونی چاہئیں۔

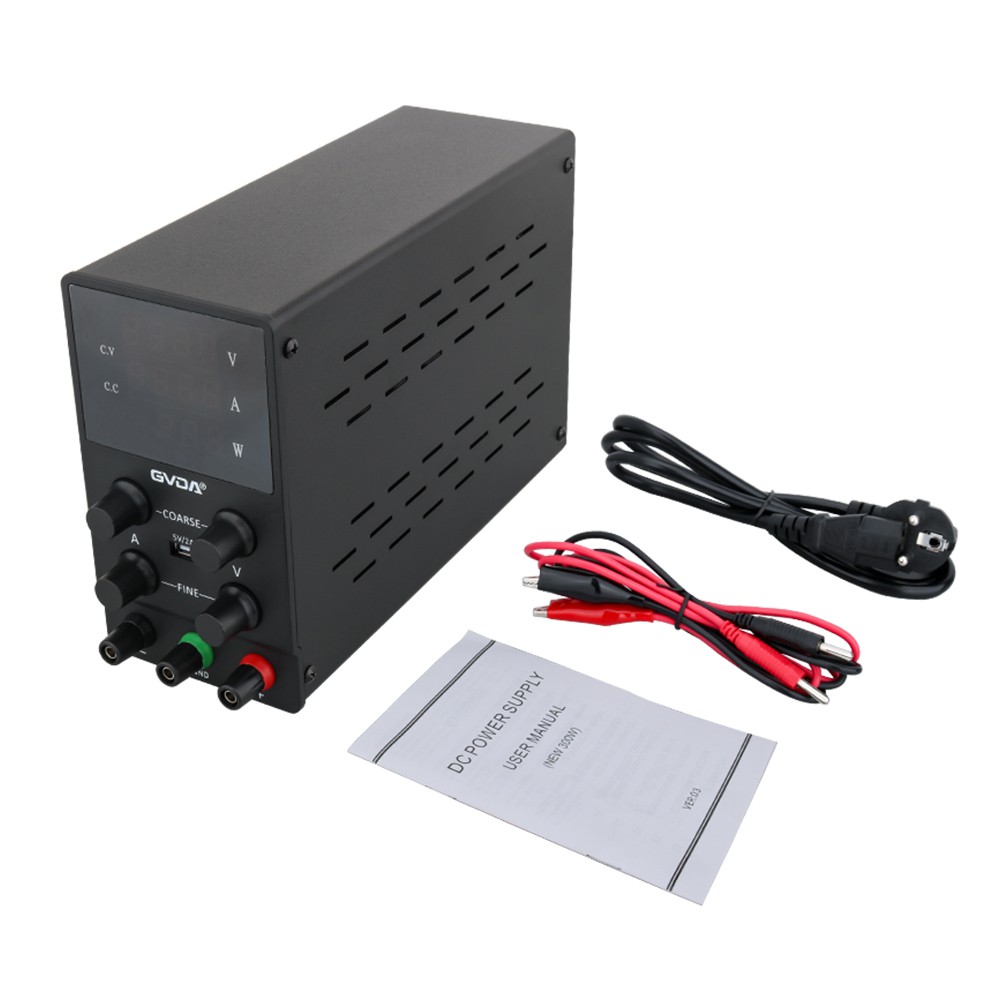

ڈی سی ریگولیٹڈ پاور سپلائی کے استعمال کے لیے احتیاطی تدابیر
1. مقناطیسی مداخلت کو روکنے کے لیے، ریگولیٹر اور آلات کا استعمال فاصلے کے درمیان 2 میٹر سے کم نہیں ہونا چاہیے۔ تمام قسم کے مقناطیسی ریکارڈ، ڈسکس، کارڈ وغیرہ کو مشین سے 2 میٹر دور رکھنا چاہیے، تاکہ حادثاتی مقناطیسی عمل کو روکا جا سکے۔
2. وولٹیج ریگولیٹرز میں عام طور پر ان پٹ ٹرمینلز (A, B, C)، آؤٹ پٹ ٹرمینلز (a, b, c, n)، شیلڈنگ، کور شیل گراؤنڈنگ ٹرمینلز شامل ہوتے ہیں۔ یہ ٹرمینلز وولٹیج ریگولیٹر سسٹم میں درست طریقے سے جڑے ہوئے ہیں۔
3. اگر بوجھ کا عدم توازن 20% سے زیادہ ہے تو اس میں توازن قائم کرنے کے لیے ہلکے سے بھرے ہوئے مرحلے کے متوازی طور پر مزاحمتی بوجھ کو جوڑیں۔ اسی طرح، اگر ان پٹ پر لائن وولٹیج کا عدم توازن 10% سے زیادہ ہے، تو یہ وولٹیج ریگولیٹر کی کارکردگی کو بھی متاثر کرے گا۔ اس صورت میں، ان پٹ پر ایک سنگل فیز ریگولیٹر قائم کیا جانا چاہیے تاکہ ان پٹ پر لائن وولٹیج کو بنیادی طور پر متوازن بنایا جا سکے۔ ان پٹ وولٹیج اور لوڈ دو متوازن ڈگری اوپر کی حد سے زیادہ نہیں ہے، آؤٹ پٹ لائن وولٹیج عدم توازن 5 فیصد سے کم یا اس کے برابر ہے۔
4. جب لوڈ آلات میں شارٹ سرکٹ ہوتا ہے، تو صارف کو شارٹ سرکٹ کی خرابی کو چیک کرنے اور اسے ختم کرنے کے لیے مشین کو بند کرنے کی ضرورت ہوتی ہے اور پھر مشین کو دوبارہ آن کرنا پڑتا ہے۔ 5. طویل عرصے تک مسلسل کام کرنے پر، مشین کے درجہ حرارت میں ایک خاص اضافہ ہوتا ہے، اشارے کی قدر اصل وولٹیج کی قدر سے تھوڑی کم ہوگی۔ 6. اچھی ہوادار جگہ پر رکھنا چاہیے، اگر وینٹیلیشن کے حالات خراب ہیں، تو براہ کرم کمرے میں وینٹیلیشن کا پنکھا لگائیں۔
